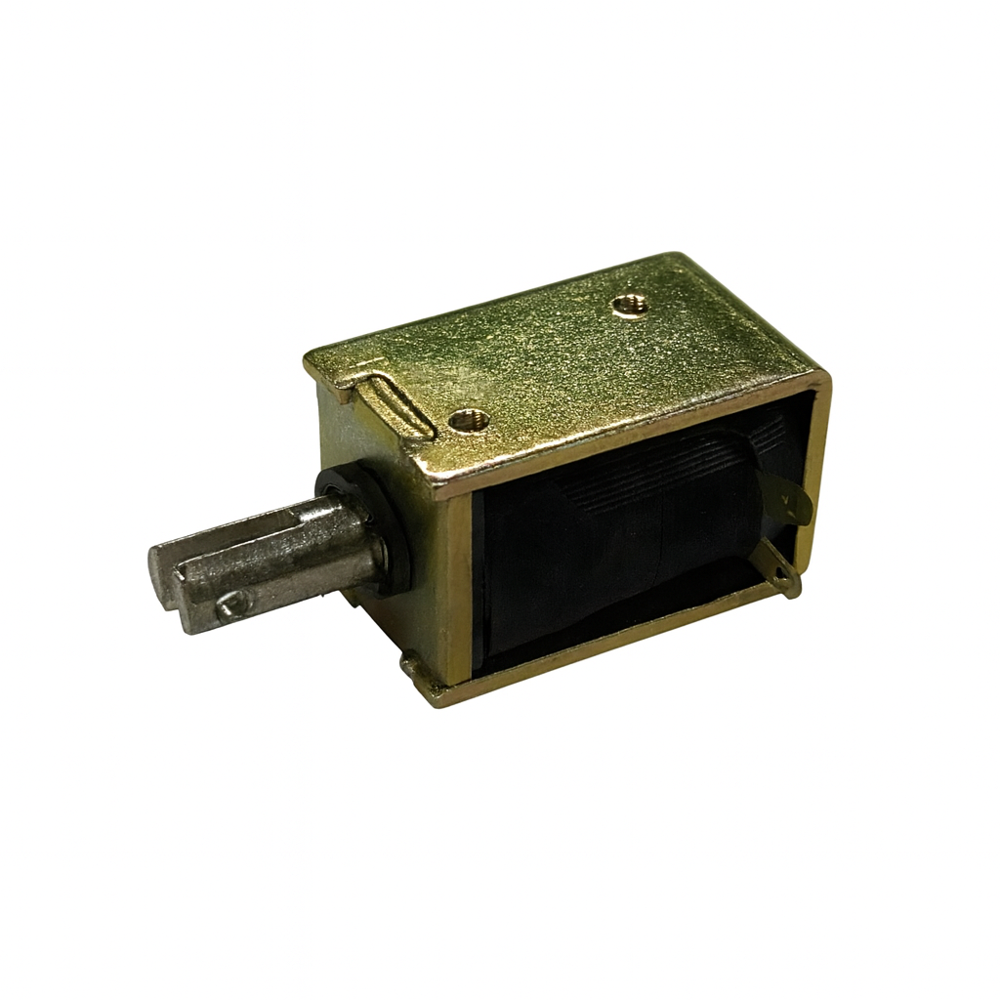

开放式框架电磁阀
SO-0626
开框式电磁阀- 特点
- 高磁通与高吸力输出：在 20°C 连续运行时仅需 2.1W，即可输出 428 安培匝数；在间歇模式下最高可达 1353 AT，兼具稳定吸附与瞬时强力驱动能力。
- 多电压设计：提供 6V、12V、24V、48V 等多种电压规格，适用于各类 DC 控制系统、PLC 输出端或电子控制板。
- 低功耗、高性能：线圈阻值与匝数设计精准匹配，确保磁通输出与温升控制达到最佳平衡。
- 结构紧凑、耐高频启停：采用高导磁材料与优质绝缘结构，具备低发热与高可靠性特性。
- 可连续与间歇驱动：支持多段占空比操作（100%～10%），兼顾长时间吸附与短时高吸力输出。
应用
• 自动化产线及机械手臂的电磁致动模块。
• 门禁与电子锁系统、释放与锁定装置。
• 工业控制设备夹具、定位机构、电磁阀控制。
• 售货机、票据机、输送与分料设备。
• 医疗、测试与精密仪器中的微型致动器。
• PLC 输出端或电子控制系统的驱动模块。
SO-0626P 系列电磁铁｜高吸力输出、低功耗设计、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-0626P-6V | 6 | 17.1 | 1220 |
| SO-0626P-12V | 12 | 68.6 | 2447 |
| SO-0626P-24V | 24 | 274 | 4886 |
| SO-0626P-48V | 48 | 1097 | 9782 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 2.1 | 428 |
| 50% | 55 | 4.2 | 605 |
| 25% | 19 | 8.4 | 856 |
| 10% | 3 | 21 | 1353 |
▍对应驱动电压（Coil Voltage / Overdrive）
| 型号 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| SO-0626P-6V | 6 | 8.5 | 12 | 19 |
| SO-0626P-12V | 12 | 17 | 24 | 38 |
| SO-0626P-24V | 24 | 34 | 48 | 76 |
| SO-0626P-48V | 48 | 68 | 96 | 152 |
▍特点与优势（Features）
- 高吸力设计：连续运行仅 2.1W，磁力输出 428 AT。
- 支持 连续 与 间歇 模式，峰值达 1353 AT。
- 提供多种电压（6V / 12V / 24V / 48V），适配多种控制系统。
- 线圈阻值与匝数精准匹配，控制温升并保持高磁通输出。
- 结构紧凑、低发热，适合长时间或高频操作。
▍应用范围（Applications）
- 电磁阀与气动控制模块
- 电子门锁、门禁与释放装置
- 售卖机、票据机推出与定位系统
- 自动化夹具、工业致动器
- 医疗与测试仪器致动模块
▍产品介绍（Description）
SO-0626P 系列是一款高磁通、低功耗电磁铁。在 20°C 下连续模式功率仅 2.1W， 输出 428 AT，在 10% 占空比间歇模式下可达 1353 AT。 提供 6V～48V 四个电压型号，线圈阻值范围 17.1Ω～1097Ω， 确保稳定磁场与良好散热，适用于自动化设备、门锁系统与精密控制场景。
