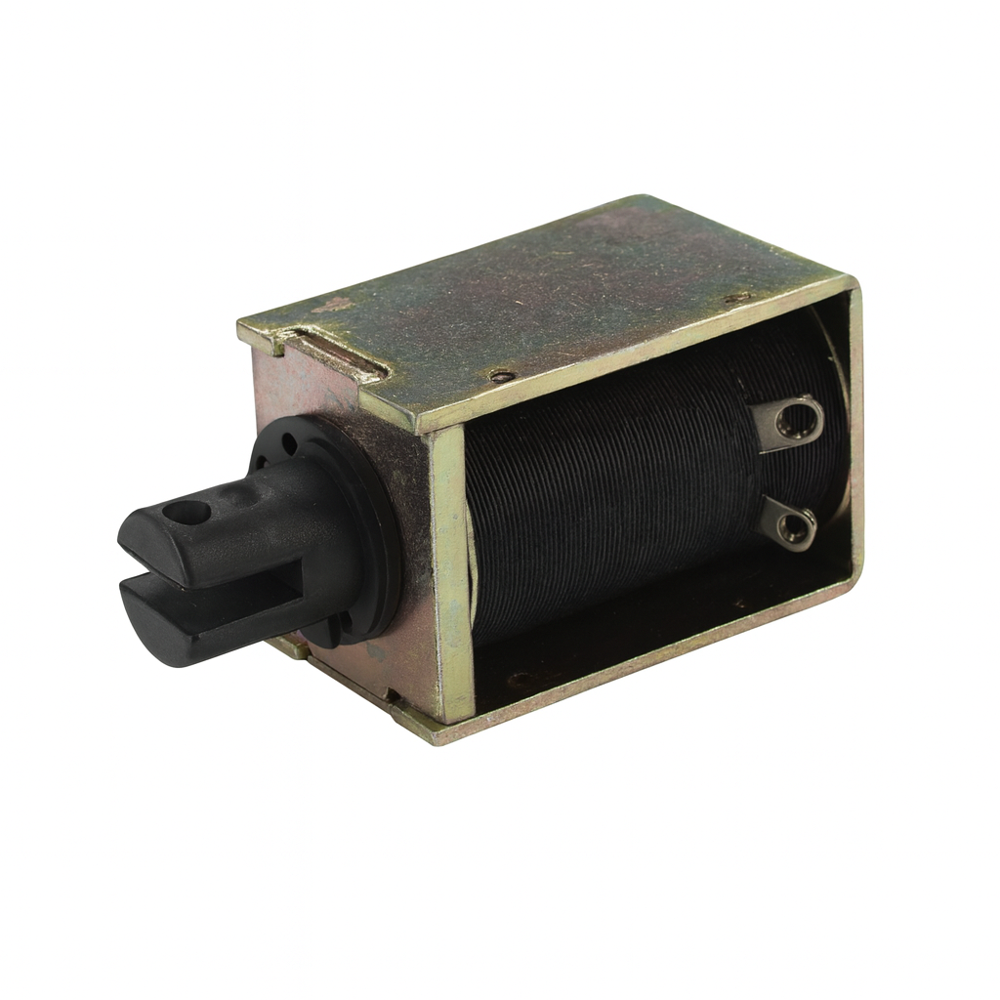

开放式框架电磁阀
SO-1037
开框式电磁阀- 特点
- 高磁通与强吸力：在 20 °C 环境下连续运行 4 W 即可输出 666 Ampere-Turns；10 % 间歇模式峰值可达 2106 AT。
- 多占空比设计：支持 100 % 连续与 50 %／25 %／10 % 间歇运行，可灵活调节磁力与发热。
- 多电压版本（6 V／12 V／24 V／48 V）：兼容 DC 或 PLC 控制系统。
- 高效线圈结构：阻值 9–576 Ω、匝数 1000–7540 ，保证高磁通输出同时控制温升。
- 耐高温与长寿命：采用高导磁材料与绝缘系统，适用于长时间、高频启停工况。
应用
• 自动化设备：电磁阀、气阀驱动、夹具与定位模块。• 门禁与安防系统：电子锁、门控释放、磁吸门扣。
• 工业控制：PLC 输出端、电磁制动与吸附装置。
• 商用设备：售票机、售货机推出与分拣机构。
• 家电与流体控制：饮水机、咖啡机、冰箱阀体控制。
• 医疗与测试设备：微型致动器、测试夹具、精密定位机构。
SO-1037 系列电磁铁｜高磁通输出、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-1037-6V | 6 | 9 | 1000 |
| SO-1037-12V | 12 | 36 | 2000 |
| SO-1037-24V | 24 | 144 | 4000 |
| SO-1037-48V | 48 | 576 | 7540 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 4.0 | 666 |
| 50% | 140 | 8.0 | 941 |
| 25% | 50 | 16.0 | 1332 |
| 10% | 9 | 40.0 | 2106 |
▍对应驱动电压（Coil Voltage / Overdrive）
| 型号 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| SO-1037-6V | 6 | 8.5 | 12 | 19 |
| SO-1037-12V | 12 | 17 | 24 | 38 |
| SO-1037-24V | 24 | 34 | 48 | 76 |
| SO-1037-48V | 48 | 68 | 96 | 152 |
▍特点与优势（Features）
- 高磁通输出：连续仅 4W 即 666 AT；10% 间歇峰值达 2106 AT。
- 支持 100% 连续 与 50% / 25% / 10% 间歇模式，灵活平衡力与温升。
- 多电压覆盖（6V / 12V / 24V / 48V），便于接入 DC/PLC 控制。
- 线圈参数（9–576Ω / 1000–7540 匝）精准匹配，保证磁通并控制温升。
- 结构紧凑、可靠耐用，适合长时间与高频运行。
▍应用范围（Applications）
- 电磁阀／气阀致动、流体控制单元
- 电子门锁、门禁释放与安全门扣
- 自动化夹具、定位机构、PLC 执行端
- 售票／售货机推出与分拣装置
- 家电（咖啡机、饮水系统）小型阀体控制
- 医疗与测试仪器的微型致动与固定
▍产品介绍（Description）
SO-1037 系列采用高导磁材料与精密绕线；在 20°C 连续模式仅 4.0W 即可输出 666 AT。切换到 50%／25%／10% 间歇模式时，功率 8.0／16.0／40.0W， 峰值磁力达 941／1332／2106 AT。覆盖 6–48V 全电压段，在低温升下 提供稳定吸附与强劲瞬时拉力，适用于自动化、安防与精密控制场景。
