开放式框架电磁阀

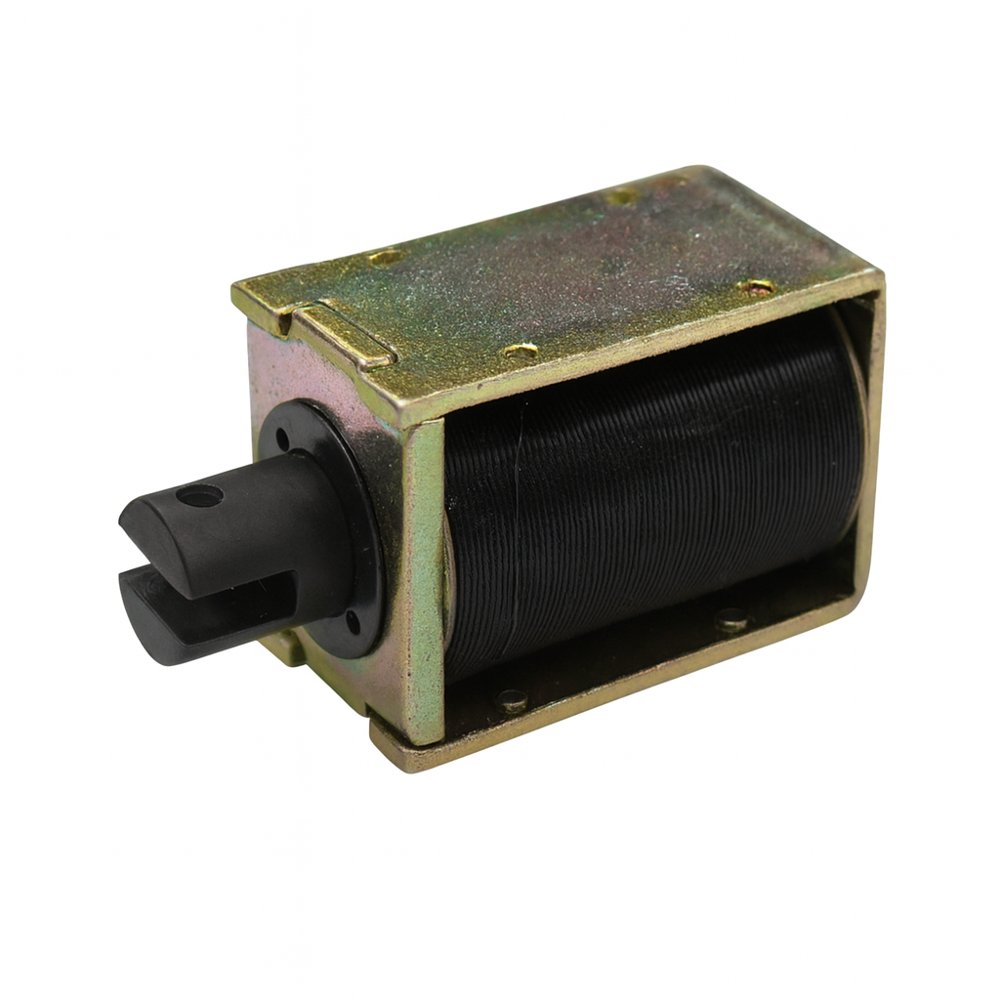

SO-1240
开框式电磁阀- 特点
- 高磁力输出与稳定性能: SO-1240 系列采用高导磁矽钢片与精密绕线技术，在 20°C 连续运转下功率仅 4.5W 即可达到 680 Ampere-Turns，在 10% 间歇模式下输出更高达 2154 AT，能有效提供强劲的瞬间吸附与稳定的保持力。
- 多段占空比控制: 支援 100% 连续模式 以及 50% / 25% / 10% 间歇模式，可依应用条件灵活调整输出磁力与热平衡，以适应长时间或瞬时驱动需求。
- 多电压版本（6V / 12V / 24V / 48V）: 涵盖常用 DC 电压范围，适用于 PLC 控制系统、工控驱动与通用电源模组整合。
- 高效率线圈结构: 线圈阻值范围 8～512Ω、匝数 907～7253 匝，兼顾高磁通密度与低温升设计，确保稳定性能与延长寿命。
- 坚固可靠的结构设计: 采用高温耐热绝缘材料与强化骨架，具抗震、防尘与长寿命特性，适合工业级长期或高频操作环境。
应用
SO-1240 系列电磁铁 适用于各类自动化与控制领域，包括：• 工业自动化设备：电磁阀控制、气阀与液压阀致动模组。
• 机械夹具与定位装置：自动装配线吸附、保持与释放控制。
• 安防与门控系统：电子门锁、磁吸门扣、安全释放机构。
• 自动化控制模组：PLC 致动输出端、磁力制动与吸附机构。
• 商用设备：贩卖机、售票机、退币与推出机构。
• 家电与流体控制：咖啡机阀体、饮水系统、电控阀开关。
• 医疗与测试装置：微型致动器、夹持机构、样品定位与释放系统。
SO-1240 系列电磁铁｜高磁力输出、稳定耐用、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-1240-6V | 6 | 8 | 907 |
| SO-1240-12V | 12 | 32 | 1813 |
| SO-1240-24V | 24 | 128 | 3626 |
| SO-1240-48V | 48 | 512 | 7253 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 4.5 | 680 |
| 50% | 140 | 9 | 964 |
| 25% | 50 | 18 | 1361 |
| 10% | 9 | 45 | 2154 |
▍对应驱动电压（Coil Voltage / Overdrive）
| 型号 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| SO-1240-6V | 6 | 8.5 | 12 | 19 |
| SO-1240-12V | 12 | 17 | 24 | 38 |
| SO-1240-24V | 24 | 34 | 48 | 76 |
| SO-1240-48V | 48 | 68 | 96 | 152 |
▍特点与优势（Features）
- 高磁力输出与稳定性能：连续仅 4.5W 即达 680 AT，10% 间歇可达 2154 AT。
- 支持 100% 连续 与 50% / 25% / 10% 间歇驱动，可灵活调节磁力输出。
- 多电压版本（6V / 12V / 24V / 48V），兼容 DC 与 PLC 控制系统。
- 高效率线圈设计（8–512Ω／907–7253 匝），保证磁通密度并控制温升。
- 采用耐热与防震结构，寿命长且可靠性高，适合工业应用。
▍应用范围（Applications）
- 电磁阀、气阀、液压阀致动模块
- 电子门锁、磁吸门扣、安全释放装置
- 自动化夹具、定位模块、PLC 执行端
- 售票／售货机推出与分拣机构
- 家电（咖啡机、饮水系统）阀体控制
- 医疗与测试设备微型致动与夹持装置
▍产品介绍（Description）
SO-1240 系列采用高导磁合金与精密绕线结构；在 20°C 连续运行时功率仅 4.5W， 即可输出 680 AT。切换至 50%／25%／10% 间歇模式时功率为 9W／18W／45W，峰值磁力达 964／1361／2154 AT。 覆盖 6～48V 全电压范围，结构坚固、温升低， 适用于自动化控制、门禁安防与工业执行应用。
