开放式框架电磁阀

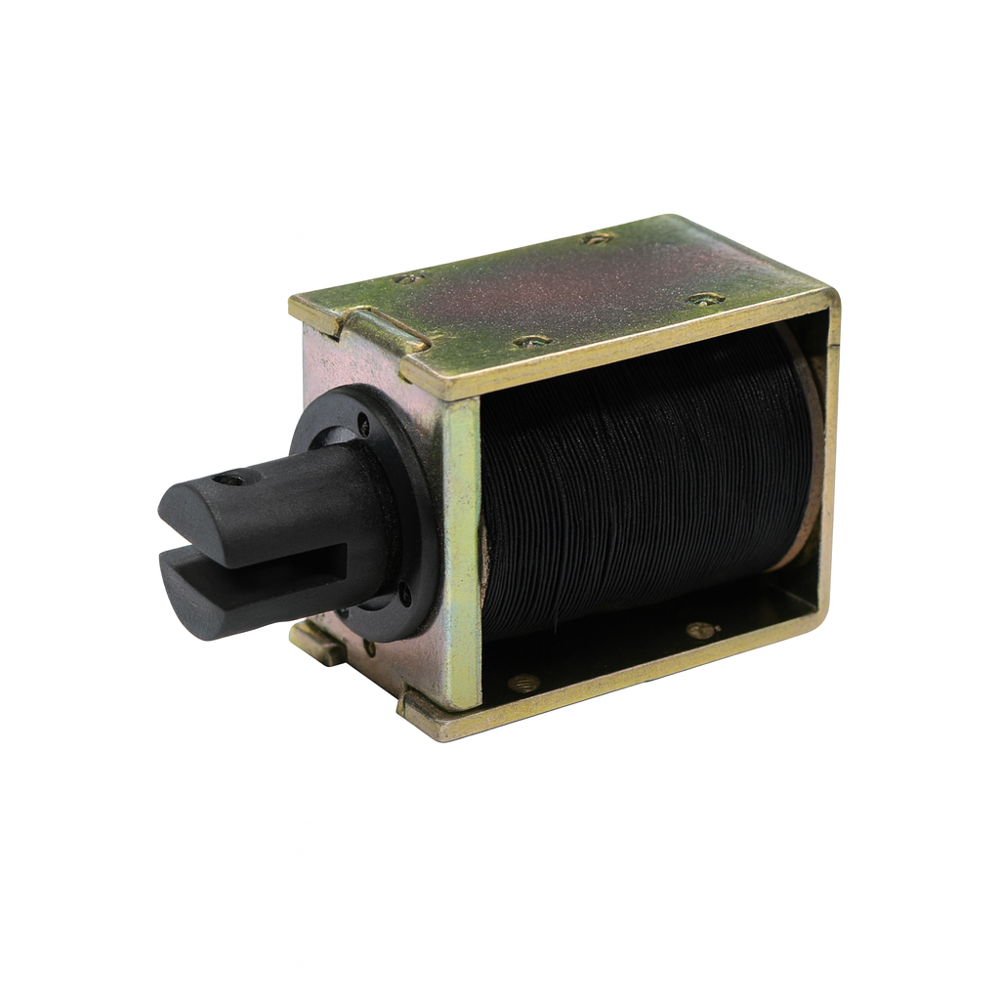

SO-1245
开框式电磁阀- 特点
- 高磁通输出与强吸力: SO-1245 系列在 20 °C 下连续运转时仅 7.5 W 即可达 1200 Ampere-Turns；在 10 % 间歇模式下吸力峰值可高达 3800 AT，提供卓越的瞬时吸附与强大保持力。
- 多段占空比控制: 支援 100 % 连续模式 以及 50 % / 25 % / 10 % 间歇模式，可依应用条件灵活调整磁力与发热平衡，兼顾长时间稳定运作与瞬间高输出需求。
- 多电压选择（6 V / 12 V / 24 V / 48 V）:相容于各式 DC 控制电源与 PLC 系统，方便整合于自动化控制模组。
- 高效率线圈设计: 阻值范围 30 Ω ～ 1920 Ω、匝数 1095 ～ 8760，同时确保高磁通密度与优良散热性能，延长元件寿命。
- 耐用结构与长寿命设计: 采用高导磁铁芯与耐热绝缘材料，具备抗震、防尘与高耐久特性，可于高频启停或长时间工作环境中稳定运作。
应用
SO-1245 系列电磁铁适用于多种工业、控制及商用设备，例如：
• 工业自动化设备： 电磁阀、气阀、液压阀致动模块。
• 门禁与安防系统： 电子门锁、磁吸门扣、安全释放装置。
• 工业控制机构： PLC 致动输出端、夹具控制、定位模块。
• 商用设备： 售票机、售货机推出机构、分料装置。
• 家电与流体控制： 咖啡机、饮水设备、阀体驱动。
• 医疗与实验设备： 微型致动器、样品夹具与磁力固定模块。
SO-1245 系列电磁铁｜高磁力输出、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-1245-6V | 6 | 30 | 1095 |
| SO-1245-12V | 12 | 120 | 2190 |
| SO-1245-24V | 24 | 480 | 4380 |
| SO-1245-48V | 48 | 1920 | 8760 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 7.5 | 1200 |
| 50% | 140 | 15 | 1700 |
| 25% | 50 | 30 | 2400 |
| 10% | 9 | 75 | 3800 |
▍对应驱动电压（Coil Voltage / Overdrive）
| 型号 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| SO-1245-6V | 6 | 8.5 | 12 | 19 |
| SO-1245-12V | 12 | 17 | 24 | 38 |
| SO-1245-24V | 24 | 34 | 48 | 76 |
| SO-1245-48V | 48 | 68 | 96 | 152 |
▍特点与优势（Features）
- 高磁通输出：连续 7.5W 即 1200 AT；10% 间歇峰值达 3800 AT。
- 支持 100% 连续 与 50% / 25% / 10% 间歇模式，灵活平衡力与温升。
- 多电压（6V / 12V / 24V / 48V），便于接入 DC/PLC 控制系统。
- 线圈参数（30–1920Ω / 1095–8760 匝）精准匹配，保证磁通并控制温升。
- 结构坚固、耐热耐用，适合长时间与高频运行。
▍应用范围（Applications）
- 电磁阀／气阀／液压阀致动
- 电子门锁、门禁释放、磁吸门扣
- 自动化夹具、定位模块、PLC 执行端
- 售票／售货机推出与分拣装置
- 家电（咖啡机、饮水系统）阀体控制
- 医疗与测试设备的微型致动与夹持
▍产品介绍（Description）
SO-1245 系列采用高导磁材料与精密绕线；在 20°C 连续模式仅 7.5W 即可输出 1200 AT。切换到 50%／25%／10% 模式时功率为 15／30／75W， 峰值磁力达 1700／2400／3800 AT。覆盖 6–48V，在低温升下提供稳定吸附与强劲瞬时拉力，适用于自动化与安防应用。
