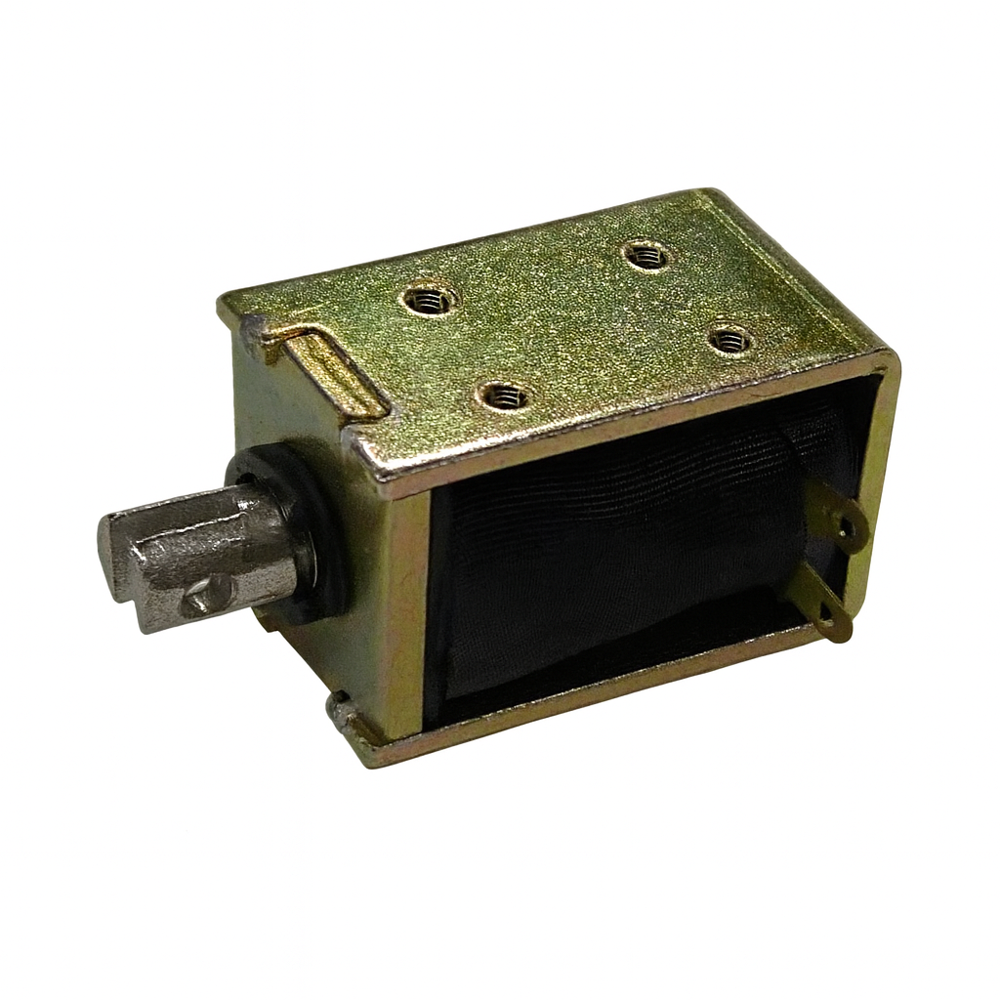

开放式框架电磁阀
SO-1264
开框式电磁阀- 特点
- 多电压版本选择： 提供 6V / 12V / 24V / 48V 四种电压规格，方便搭配不同控制电源系统使用（如 DC 控制、PLC、工业控制器等）。
- 高磁力输出设计： 在 20°C 环境下，于连续通电（100% 占空比）可达 1280 安培匝数，间歇运行时最高可提升至 4053 安培匝数，提供更强的瞬时吸力。
- 灵活工作模式： 支持连续（Continuous）与间歇（Intermittent）操作： 100%（连续）：8W、1280 AT，可长时间通电。 50%：16W、1813 AT（最大通电 140 秒）。 25%：32W、2560 AT（最大通电 50 秒）。 10%：80W、4053 AT（最大通电 9 秒）。 可根据应用需求选择持续吸附或短时高力启动模式。
- 高效线圈设计： 低电阻与高匝数设计（6V：4.5Ω / 960 匝 ～ 48V：288Ω / 7680 匝），在保持高磁通密度的同时有效控制温升。
- 优异的耐久与稳定性： 采用高导磁与耐热材料，具备长寿命与高可靠度，适用于频繁动作或高负载工况。
应用
SO-1264 系列适用于需要强力吸附、定位或驱动动作的场景，包括：
• 自动化设备： 气压／液压阀控制、机械臂夹持器、定位致动器。
• 门锁系统： 自动门、门禁、电磁门扣与安全锁驱动。
• 输出驱动模块： 用于 PLC 控制端、电磁切换模块或自动生产线。
• 消费性装置： 售票机、售货机、点钞机、投币系统推出机构。
• 工业与医疗设备： 电磁制动器、工业致动器、医疗检测仪器动作控制。
SO-1264 系列电磁铁｜高磁力、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-1264-6V | 6 | 4.5 | 960 |
| SO-1264-12V | 12 | 18 | 1920 |
| SO-1264-24V | 24 | 72 | 3840 |
| SO-1264-48V | 48 | 288 | 7680 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 8 | 1280 |
| 50% | 140 | 16 | 1813 |
| 25% | 50 | 32 | 2560 |
| 10% | 9 | 80 | 4053 |
▍对应驱动电压（Coil Voltage / Overdrive）
| 型号 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| SO-1264-6V | 6 | 8.5 | 12 | 19 |
| SO-1264-12V | 12 | 17 | 24 | 38 |
| SO-1264-24V | 24 | 34 | 48 | 76 |
| SO-1264-48V | 48 | 68 | 96 | 152 |
▍特点与优势（Features）
- 提供 6V / 12V / 24V / 48V 多电压规格，方便整合控制系统。
- 支持 连续 与 间歇 驱动，磁力输出灵活可调。
- 间歇模式可安全超压，瞬时吸力提升至 4053 AT。
- 线圈设计兼顾 高磁通输出 与 温升控制。
- 高可靠性、快速响应、长寿命，适用于工业与自动化设备。
▍应用范围（Applications）
- 电磁阀驱动与控制
- 自动门锁、门禁与安全锁系统
- 机械夹具、定位装置、制动控制
- 自动售票／售货机推出机构
- PLC 控制模块与工业致动器
▍产品介绍（Description）
SO-1264 系列电磁铁采用高导磁材料与精密绕线，在 20°C 下仅需 8W 功率即可输出 1280 AT； 50%、25%、10% 间歇模式下功率分别为 16W／32W／80W，最大磁力达 4053 AT。 全系列涵盖 6–48V，线圈阻值与匝数精准匹配，有效提升磁通并控制温升。 本系列适用于持续吸附或瞬间拉动场景，如自动化阀体、门锁、工业致动装置及精密控制设备。
