大功率继电器

HA4 / HA4L

大功率继电器
特点
标准电流 30A;最大开关电流 40A
触点与线圈间介质耐压2.5KV
1 种 A 型、1 种 B 型和 1 种 C 型配置
UL 绝缘系统:F 级可选
环保产品(符合 RoHS 标准)

应用

  • 冷气机
  • 空调系统
  • 压缩机
  • 家用电器
  • 电暖机
  • 风扇
  • 汽车应用
  • 冷却风扇控制... 等

尺寸

HA3: 32 * 27.2 * 28mm
HA3L: 32 * 27.2 * 20.5mm

型号: HA4 / HA4L

产品规格
线圈电压形式: 直流继电器、交流继电器
线圈电压: 5VDC~110VDC;24VAC~227VAC
触点材料: 银合金
触点电流: 30A 和 40A
触点排列: 1A, 1B, 1C
单刀单掷、单刀双掷
单触点
单稳态结构
触点负载:
 30A 型:
  30A / 20A 240VAC / 277VAC / 30VDC
  1/2HP / 1HP 240VAC TV-5
 40A 型:
  40A 240VAC / 277VAC / 30VDC
  1HP / 1.5HP 240VAC TV-5 TV-15
最大切换功率: 11000VA / 1200W
最大切换电压: 277VAC / 30VDC
最大切换电流: 40A
线圈功耗:
 DC: 0.9W
 AC: 2VA
端子类型: QC
重量: 约 34g
外形尺寸 (mm)
HA4: 50.2 × 27 × 28
HA4L: 50.2 × 27 × 20

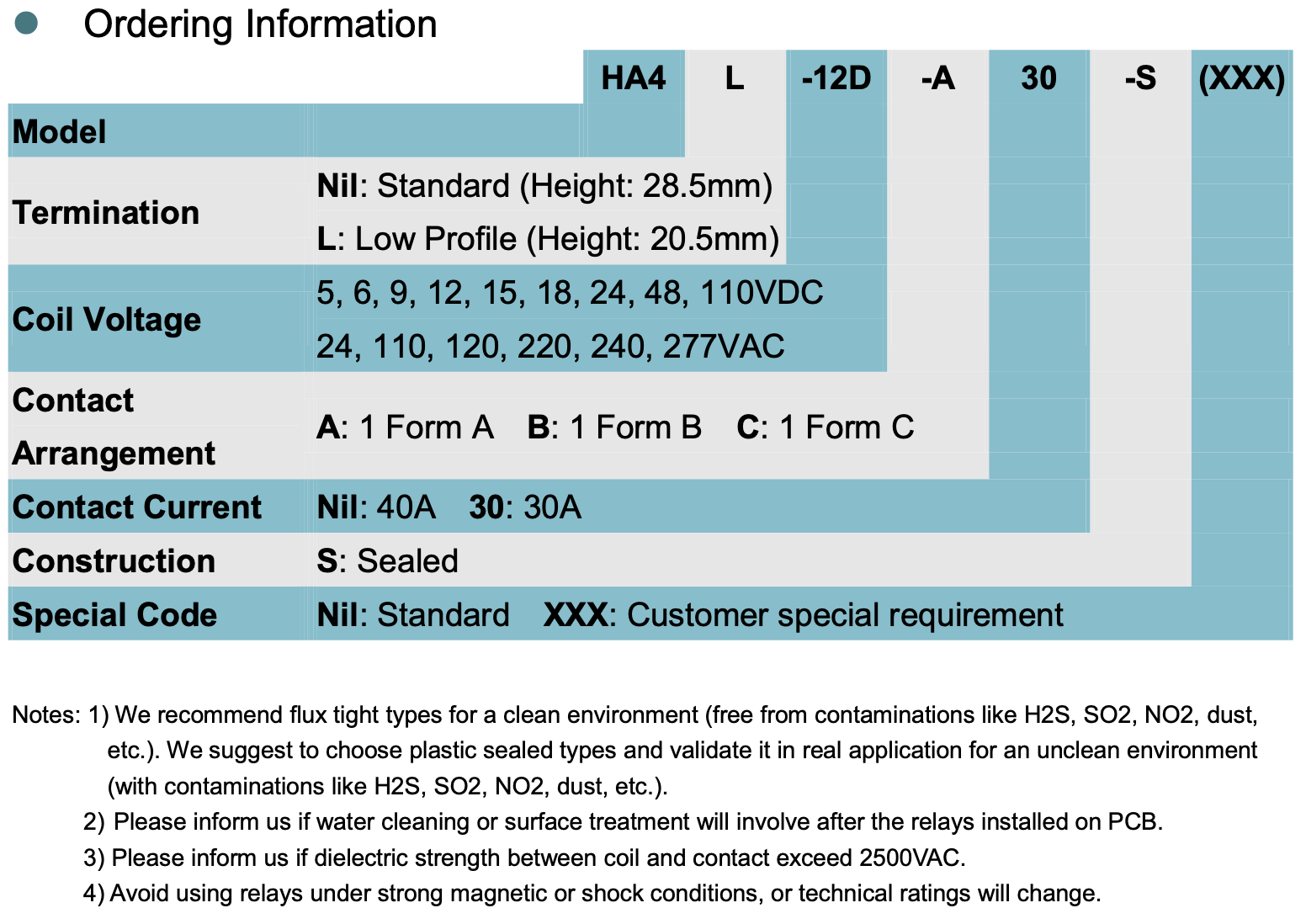

relay_HA4_ordering
