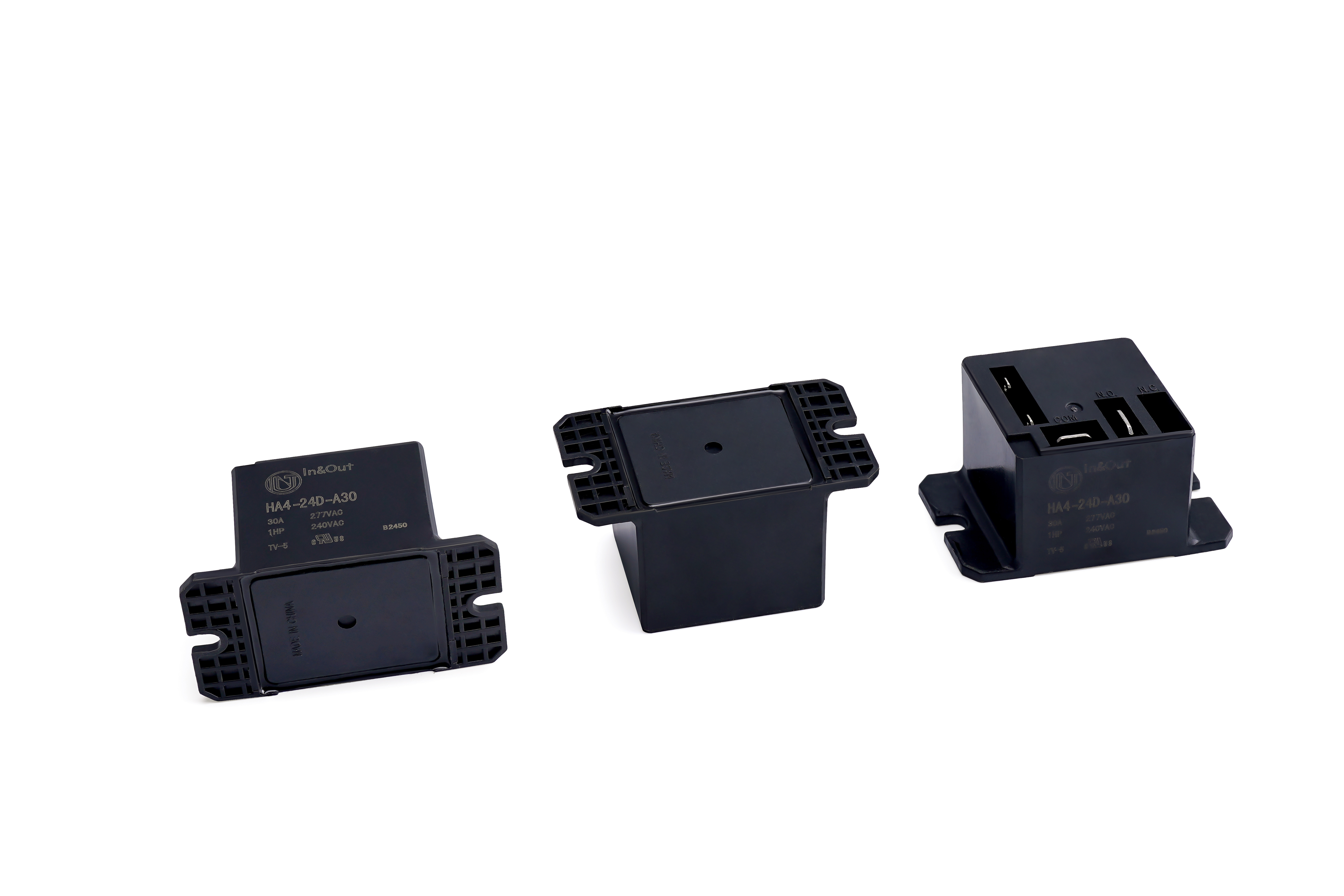

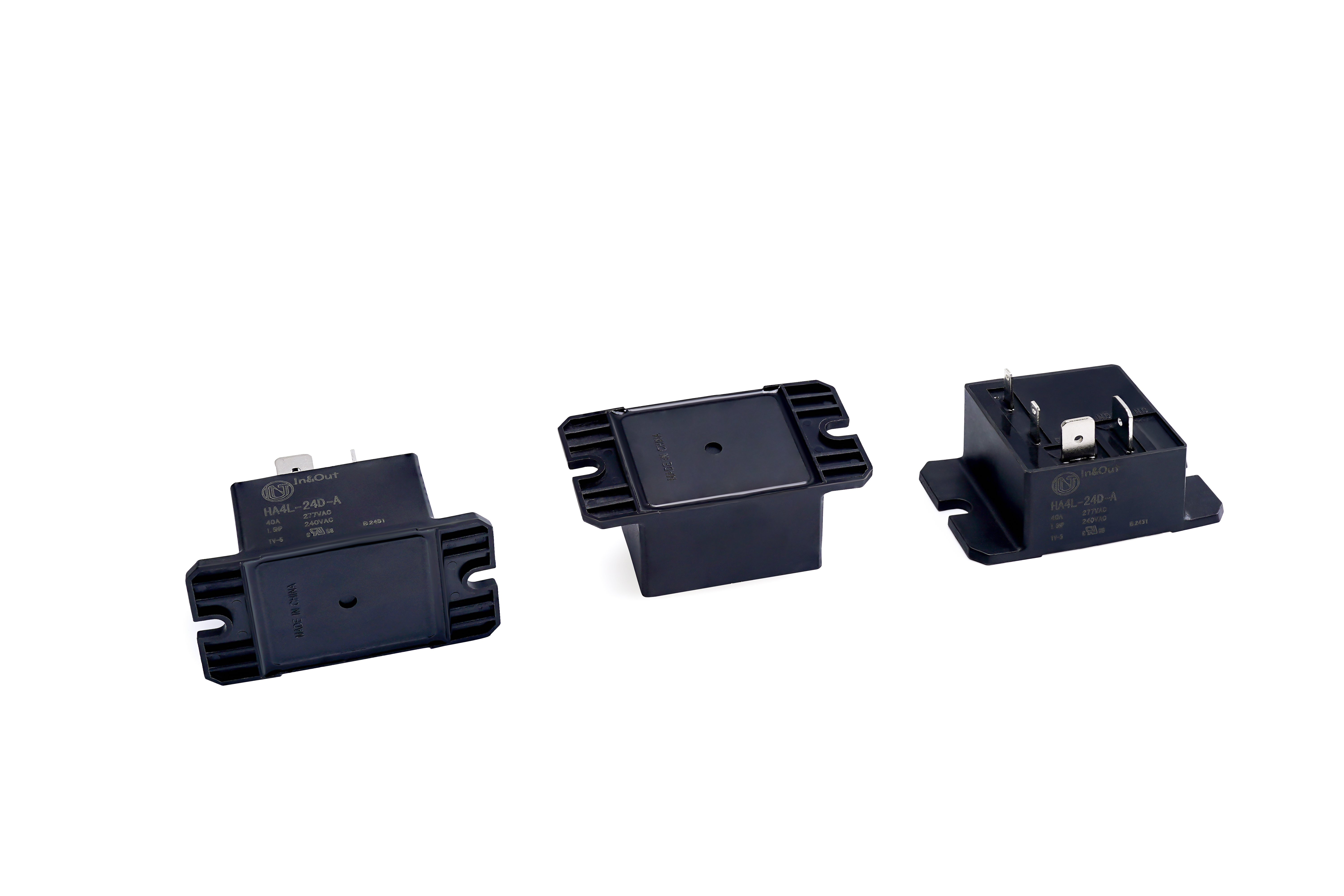

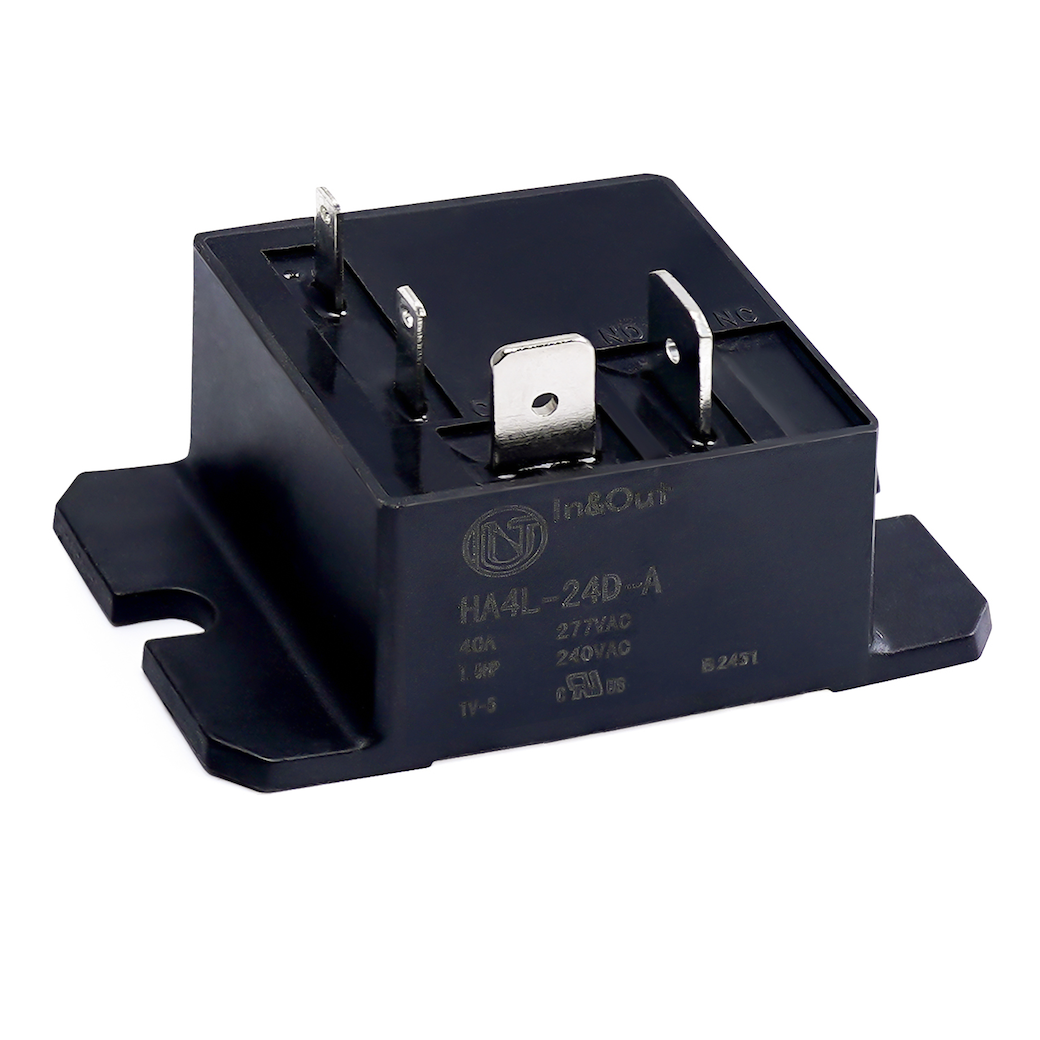

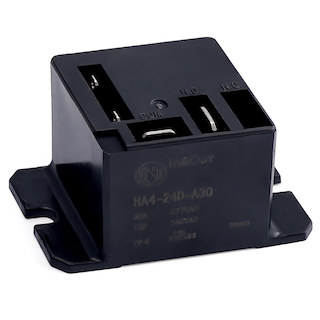

HA4 / HA4L

大功率繼電器

特點: 標準電流 30A；最大開關電流 40A; 觸點與線圈間介質耐壓2.5KV; 1 種 A 型、1 種 B 型和 1 種 C 型配置; UL 絕緣系統：F 級可選; 環保產品（符合 RoHS 標準）

HA3: 32 * 27.2 * 28mm
HA3L: 32 * 27.2 * 20.5mm

加入詢問車 (0) HA4/HA4L 繼電器規格書V2.1.1

型號: HA4 / HA4L

產品規格

線圈電壓形式: 直流繼電器、交流繼電器

線圈電壓: 5VDC~110VDC；24VAC~227VAC

觸點材料: 銀合金

觸點電流: 30A 與 40A

觸點排列: 1A, 1B, 1C

單刀單擲、單刀雙擲

單觸點

單穩態結構

觸點負載:
30A 型:
  30A / 20A 240VAC / 277VAC / 30VDC
  1/2HP / 1HP 240VAC TV-5
40A 型:
  40A 240VAC / 277VAC / 30VDC
  1HP / 1.5HP 240VAC TV-5 TV-15

最大切換功率: 11000VA / 1200W

最大切換電壓: 277VAC / 30VDC

最大切換電流: 40A

線圈功耗:
DC: 0.9W
AC: 2VA

端子類型: QC

重量: 約 34g

外形尺寸 (mm)

HA4: 50.2 × 27 × 28
HA4L: 50.2 × 27 × 20
