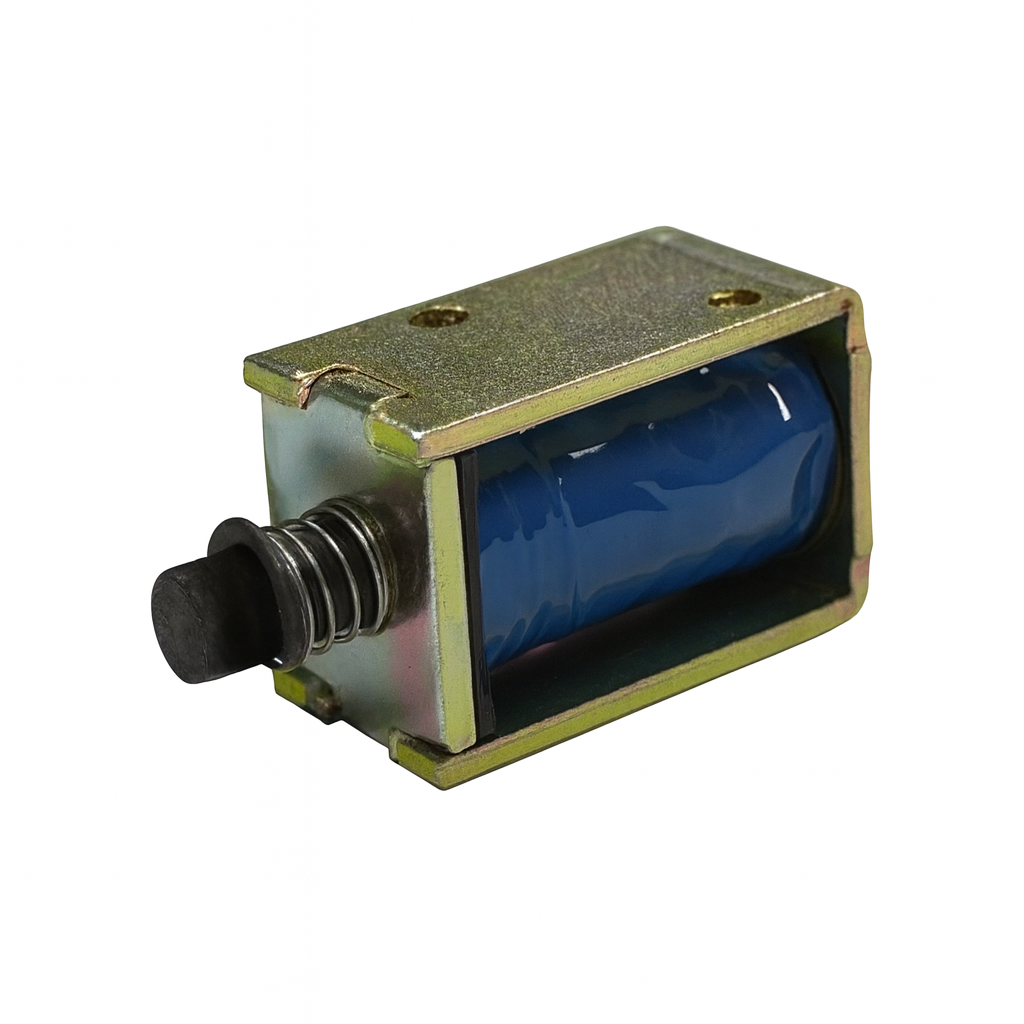

开放式框架电磁阀
SO-0420
开放式框架电磁阀- 特点
- 多电压选择，应用灵活：提供 6V / 12V / 24V / 48V 四种版本，方便搭配不同控制电源或驱动模块（DC、PLC、电磁阀控制器等）。
- 低功耗设计：在 20°C 环境下连续工作仅 1.2W，具备节能与低发热特性，特别适合长时间运行的应用环境。
- 磁力稳定且输出可调：100%（连续）：1.2W，219 安培匝数；50%：2.4W，309 安培匝数；25%：4.8W，438 安培匝数；10%：12W，692 安培匝数。
- 支持多段占空比控制，可根据需求在“稳定吸持”与“瞬时高吸力”之间灵活切换。
- 高效线圈结构与优异温控性能：线圈阻值从 30Ω 至 1920Ω（6V→48V），匝数相应增加（1095～8760 匝），确保磁通密度与低温升的平衡。
- 小型化与高效率兼备：整体属于小功率、高性能系列，特别适用于轻量化、自动控制及精密机构内部使用。
应用
SO-0420 系列电磁铁适用于低功率、高精度驱动的各类自动控制与电子机构，包括：
• 自动化设备与小型驱动系统：电磁阀启动、闸门开关、定位控制。
• 电子锁与安防装置：门禁系统、小型电磁锁、解锁模块。
• 办公与商用设备：打印机、打卡机、收银机、票据处理装置。
• 家电与消费类产品：冰箱门锁、咖啡机致动阀、控制面板推杆。
• 医疗与测试仪器：微型致动器、样品夹持或释放装置。
SO-0420 系列电磁铁｜低功耗、高效率、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-0420-6V | 6 | 30 | 1095 |
| SO-0420-12V | 12 | 120 | 2190 |
| SO-0420-24V | 24 | 480 | 4380 |
| SO-0420-48V | 48 | 1920 | 8760 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 1.2 | 219 |
| 50% | 50 | 2.4 | 309 |
| 25% | 18 | 4.8 | 438 |
| 10% | 2 | 12 | 692 |
▍对应驱动电压（Coil Voltage / Overdrive）
| 型号 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| SO-0420-6V | 6 | 8.5 | 12 | 19 |
| SO-0420-12V | 12 | 17 | 24 | 38 |
| SO-0420-24V | 24 | 34 | 48 | 76 |
| SO-0420-48V | 48 | 68 | 96 | 152 |
▍特点与优势（Features）
- 低功耗：连续工作仅 1.2W，发热小、寿命长。
- 支持 连续 与 间歇 模式，磁力输出可灵活调整。
- 多电压版本（6V / 12V / 24V / 48V），便于接入 PLC/控制器。
- 线圈阻值与匝数精准匹配，兼顾 磁通输出 与 温升控制。
- 小型化 + 高效率，适合长时间运行与高频动作。
▍应用范围（Applications）
- 小型电磁阀、闸门/分流机构、定位控制
- 电子锁、门禁与安防模块
- 打印/打卡/票据/售卖设备致动器
- 家电与咖啡机等流体控制小阀
- 医疗/测试仪器的微型致动与夹持
▍产品介绍（Description）
SO-0420 系列定位为低功耗高效率电磁铁，在 20°C 连续模式仅 1.2W 即可输出 219 AT，并可切换至 50%／25%／10% 间歇模式以获得更高瞬时吸力（最高 692 AT）。 系列覆盖 6–48V，线圈阻值与匝数（如 6V：30Ω／1095 匝；48V：1920Ω／8760 匝）严格匹配， 在保证磁通的同时有效控制温升。其小型化、低发热和高可靠特性，非常适合长时间运行的自动化与精密机构。
