PRODUCTS

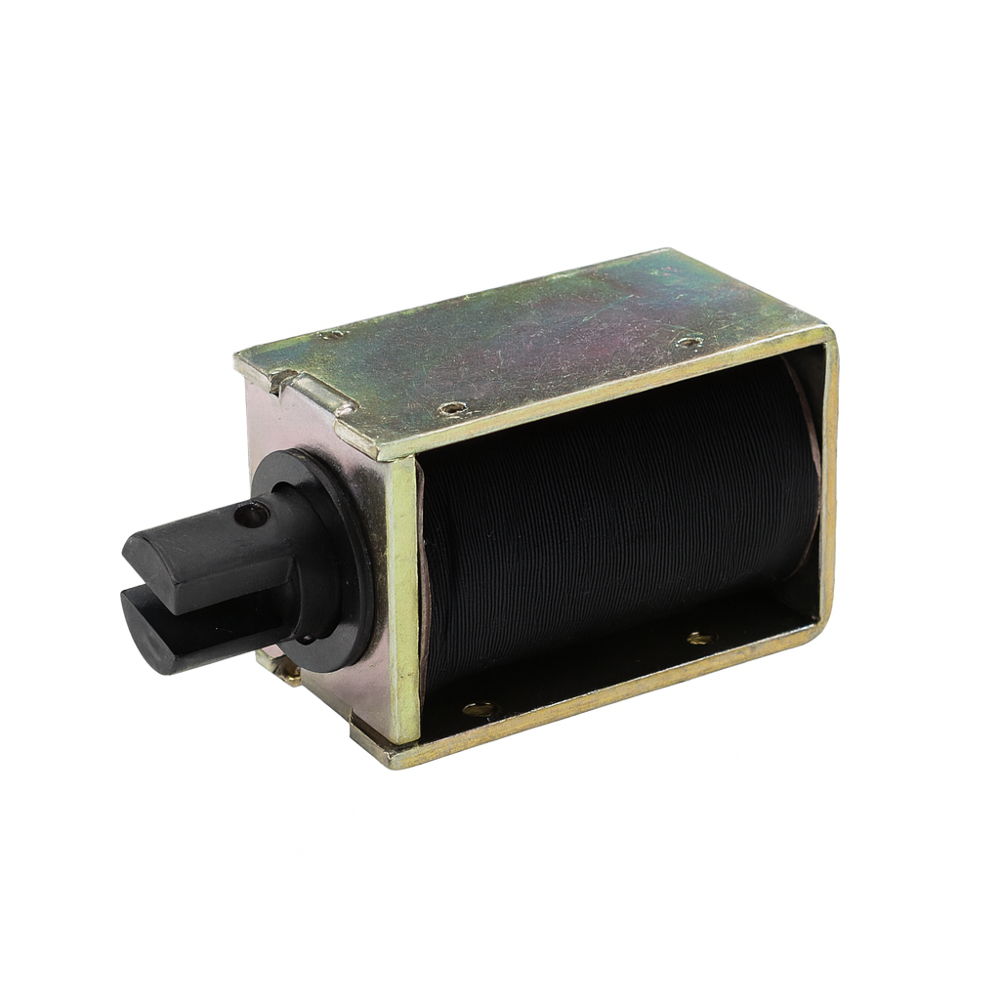

开放式框架电磁阀
SO-1250
开框式电磁阀- 特点
- 多电压型号可选：提供 6V、12V、24V、48V 四种版本，方便适配不同控制电源系统（DC/AC 驱动模块、PLC、控制箱等）。
- 可长时间或间歇工作：100% 占空比（连续型）可长时间持续通电而不过热；50%、25%、10% 占空比（间歇型）可在短时间内施加较高电压或功率，以获得更强吸力，适用于瞬间启动或冲击动作。
- 功率与吸力成比例提升：在间歇工作时功率由 7.5W → 15W → 30W → 75W，对应磁力（安培匝数）由 1200 → 1700 → 2400 → 3800，显示该电磁铁能够在短时间内提供高磁通输出。
- 线圈耐热与线径设计优秀：不同电压对应不同线圈匝数与电阻（例如 6V 960 匝 → 48V 7680 匝），设计兼顾效率与温升控制，确保长期稳定运行。
应用
1. 自动化控制设备• 气压/液压阀控制（Solenoid Valve）
• 机械手臂夹具、锁定装置
• 自动门或锁控系统
2. 消费性与机构动作
• 售票机、贩卖机推出机构
• 印表机、点钞机推杆动作
• 安全门锁、电磁门扣
3. 交通与工业用途
• 继电器、电磁开关驱动部
• 工业机械的定位、制动控制
• 医疗或检测设备的电磁致动器
SO-1250 系列电磁铁｜高磁力、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-1250-6V | 6 | 4.8 | 960 |
| SO-1250-12V | 12 | 19.2 | 1920 |
| SO-1250-24V | 24 | 76.8 | 3840 |
| SO-1250-48V | 48 | 307.2 | 7680 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 7.5 | 1200 |
| 50% | 140 | 15 | 1700 |
| 25% | 50 | 30 | 2400 |
| 10% | 9 | 75 | 3800 |
▍特点与优势（Features）
- 提供 6V / 12V / 24V / 48V 多电压版本，便于适配不同控制系统。
- 支持 100% 连续工作 与多段 间歇驱动，可根据应用灵活调整磁力输出。
- 间歇模式下可安全超压，瞬间吸力提升高达 3 倍（例如 6V 型可至 19V 驱动）。
- 线圈设计优化，兼顾 高磁通输出 与 温升控制。
- 具备长寿命、高可靠性及快速响应特性，适用于多种工业与自动化设备。
▍应用范围（Applications）
- 电磁阀控制与启动机构
- 自动门锁、电磁门扣与安全锁系统
- 机械夹具、定位装置、制动控制
- 售票机、自动售货机推出装置、工业自动化执行单元
- 医疗与测试设备致动器、PLC 控制模块
▍产品介绍（Description）
SO-1250 系列电磁铁采用高导磁材料与精密线圈绕制工艺，提供稳定且强劲的磁场输出。 在 20°C 条件下连续功耗仅为 7.5W，可稳定产生 1200 安培匝数 的磁力； 通过切换至 50%、25%、10% 的间歇模式，可实现更高瞬时吸力。线圈设计覆盖 6V 至 48V， 电阻与匝数经过严格匹配，以确保磁通密度与温升控制。该系列同时具备持续吸附与瞬间驱动功能， 特别适用于自动化阀体、门锁系统、工业执行机构与精密控制设备等应用。
