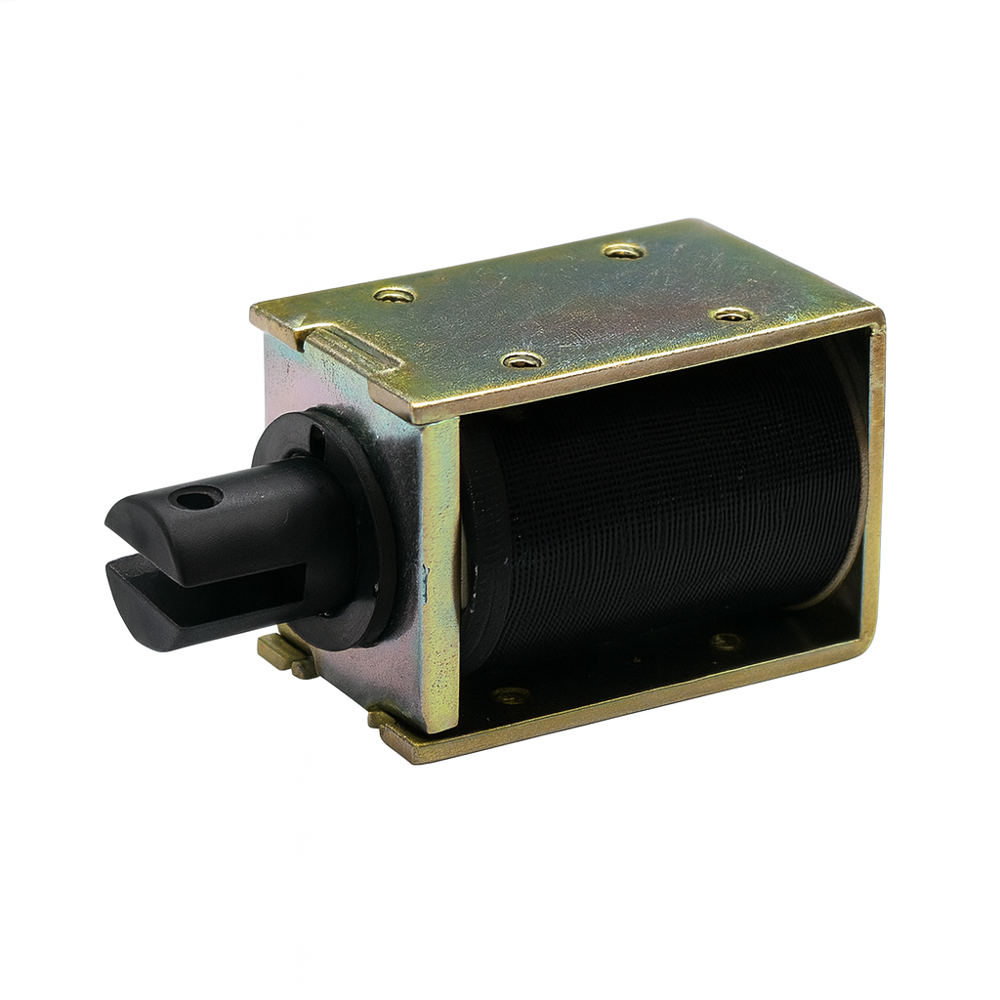

开放式框架电磁阀
SO-1564
开框式电磁阀- 特点
- 多电压规格设计: 提供 6V / 12V / 24V / 48V 四种电压版本，方便整合至不同控制电源（如 DC 模组、PLC 控制端、继电器驱动等）。
- 高磁力输出能力: 在 20°C 环境下，于连续通电（100% Duty Cycle）时输出约 1280 Ampere-Turns； 在间歇模式（10% Duty Cycle）下最高可达 4053 Ampere-Turns，磁力提升超过三倍， 适合需瞬间强力吸持的应用（例如电磁锁或制动器）。
- 可连续与间歇运转: 100%（连续）：8W、1280 AT，可长时间通电。 50%：16W、1813 AT（Max ON：140 秒）。 25%：32W、2560 AT（Max ON：50 秒）。 10%：80W、4053 AT（Max ON：9 秒）。 可依应用需求在「稳定吸附」与「瞬间冲力」间灵活切换。
- 线圈高效散热设计: 采用低电阻、高匝数线圈结构（6V：4.5Ω／960 匝 → 48V：288Ω／7680 匝）， 兼顾强磁通密度与温升控制，确保长时间稳定运行。
- 高可靠与耐久设计: 整体采用高导磁与耐热材料制成，具抗震与耐高温特性， 可承受频繁动作、长期使用，维持稳定性能。
应用
SO-1564 系列电磁铁适用于需要高吸力与稳定驱动性能的自动化与工业控制领域，包括：
• 自动化设备： 气压／液压阀控制、机械臂夹持器、定位或锁定机构。
• 门锁与安全系统： 自动门、电磁门扣、安全门锁、门禁控制。
• 制动与释放装置： 电磁制动器、离合器启动、电磁保持机构。
• 售卖与输送设备： 售票机、售货机、包装产线的推出或分料致动器。
• 工控与电源模块： PLC 输出端驱动、电磁切换模块、控制箱致动模块。
• 医疗与检测仪器： 精密位移控制、探针致动、样品固定机构。
SO-1564 系列电磁铁｜高磁力、可连续／间歇运行
▍线圈参数（Coil Data）
| 型号 | 电压 (V) | 电阻 (Ω @20°C) | 线圈匝数 (Turns) |
|---|---|---|---|
| SO-1564-6V | 6 | 4.5 | 960 |
| SO-1564-12V | 12 | 18 | 1920 |
| SO-1564-24V | 24 | 72 | 3840 |
| SO-1564-48V | 48 | 288 | 7680 |
▍工作条件（Duty Cycle vs Output）
| 占空比 | 最大通电时间 (秒) | 功率 (W @20°C) | 磁力输出 (Ampere-Turns) |
|---|---|---|---|
| 100%（连续） | ∞ | 8 | 1280 |
| 50% | 140 | 16 | 1813 |
| 25% | 50 | 32 | 2560 |
| 10% | 9 | 80 | 4053 |
▍对应驱动电压（Coil Voltage / Overdrive）
| 型号 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| SO-1564-6V | 6 | 8.5 | 12 | 19 |
| SO-1564-12V | 12 | 17 | 24 | 38 |
| SO-1564-24V | 24 | 34 | 48 | 76 |
| SO-1564-48V | 48 | 68 | 96 | 152 |
▍特点与优势（Features）
- 提供 6V / 12V / 24V / 48V 多电压规格，便于集成不同控制电源。
- 支持 连续 与 间歇 运行，磁力输出可灵活配置。
- 间歇模式可安全超压，瞬时吸力峰值可达 4053 AT。
- 线圈阻值与匝数精准匹配，兼顾 高磁通 与 温升控制。
- 高可靠性、长寿命与快速响应，适合工业与自动化应用。
▍应用范围（Applications）
- 电磁阀驱动与控制
- 自动门锁、电磁门扣与安全锁系统
- 机械夹具、定位装置、电磁制动控制
- 售票／自动售货机推出机构、产线自动化执行单元
- 医疗与测试设备致动器、PLC 控制模块
▍产品介绍（Description）
SO-1564 系列采用高导磁材料与精密绕线；在 20°C 连续工作时仅需 8W 即可输出 1280 AT；切换至 50%／25%／10% 间歇模式时，功率为 16W / 32W / 80W， 峰值磁力最高达 4053 AT，满足短时高力需求。覆盖 6–48V 的完整电压范围， 线圈阻值与匝数严格匹配，以保持磁通密度并控制温升；兼具持续吸附与瞬间拉动能力， 适用于自动化阀体、门锁机构、工业致动与精密控制设备等。
