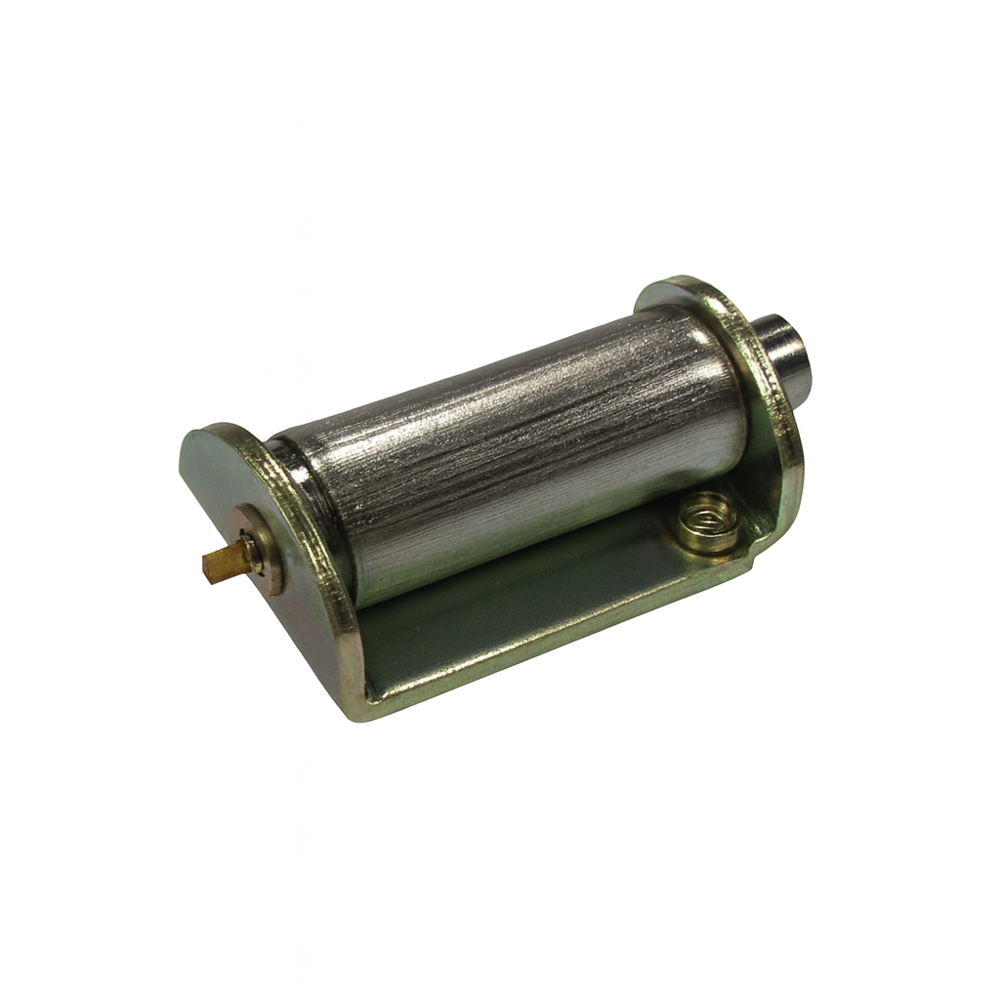

圓形電磁鐵
ST-1019
圓型電磁鐵- 特點
- 小型化高效率設計: ST-1019 系列採用緊湊繞線結構與高導磁鐵芯，提供 240 Ampere-Turns（1.5 W） 的穩定磁力輸出；在 10 % 間歇模式下可達 662AT，同時保持低功耗與快速響應。
- 多段占空比控制: 支援 100 % 連續、50 % / 25 % / 10 % 間歇模式，可根據應用條件調整輸出磁力與熱平衡，兼顧穩定性與吸力表現。
- 多電壓版本（6 V / 12 V）: 適配各類 DC 控制電路與 PLC 模組，方便整合至小型控制系統。
- 低功耗長壽命設計: 阻值範圍 24–96 Ω、匝數 960–1920 ，能在長時間通電環境下保持穩定磁通與低溫升。
- 高可靠性結構: 採用耐熱絕緣線材與防震固定結構，確保長期動作穩定，適合連續運轉或高頻啟停用途。
應用
ST-1019 系列電磁鐵 適用於各種精密或輕負載致動場合，包括：• 自動化控制設備：微型電磁閥、定位與釋放模組。
• 安全與門禁系統：電子鎖、門控開關、磁吸釋放機構。
• 通訊與測試儀器：繼電器驅動、按鍵回饋裝置。
• 商用設備：售票機、微型推出機構、輕型分料裝置。
• 家電與小型機構：飲水機、咖啡機控制閥。
• 醫療與實驗裝置：精密控制閥、微型致動與保持裝置。
ST-1019 系列電磁鐵｜小型高效率、可連續／間歇運轉
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-1019-6V | 6 | 24 | 960 |
| ST-1019-12V | 12 | 96 | 1920 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（連續） | ∞ | 1.5 | 240 |
| 50% | 50 | 3 | 338 |
| 25% | 18 | 6 | 473 |
| 10% | 2 | 15 | 662 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-1019-6V | 6 | 8.5 | 12 | 19 |
| ST-1019-12V | 12 | 17 | 24 | 38 |
▍特點與優勢（Features）
- 小型高效率：連續僅 1.5W 即 240 AT，10% 間歇峰值可達 662 AT。
- 支援 100% 連續 與 50% / 25% / 10% 間歇模式，彈性平衡吸力與溫升。
- 提供 6V / 12V 兩種電壓，易於整合 DC／PLC 控制。
- 線圈參數（24–96Ω／960–1920 匝）設計優化，確保低功耗與穩定磁通。
- 耐熱絕緣與防震結構，適合長時間或高頻啟停使用。
▍應用範圍（Applications）
- 微型電磁閥、定位／釋放模組
- 電子門鎖、門控開關、磁吸釋放
- 繼電器與測試治具致動
- 售票機、微型推出與分料機構
- 家電（咖啡機、飲水系統）小型閥體
- 醫療／實驗設備之微型致動與保持
▍產品介紹（Description）
ST-1019 系列為小型高效率電磁鐵，於 20°C 連續模式僅 1.5W 即可輸出 240 AT；切換至 50%／25%／10% 模式時，功率 3／6／15W， 磁力峰值可達 338／473／662 AT。提供 6V／12V 兩種版本， 在有限空間內兼顧低功耗、低溫升與快速響應，適用於精密控制與輕負載致動。
