圓形電磁鐵

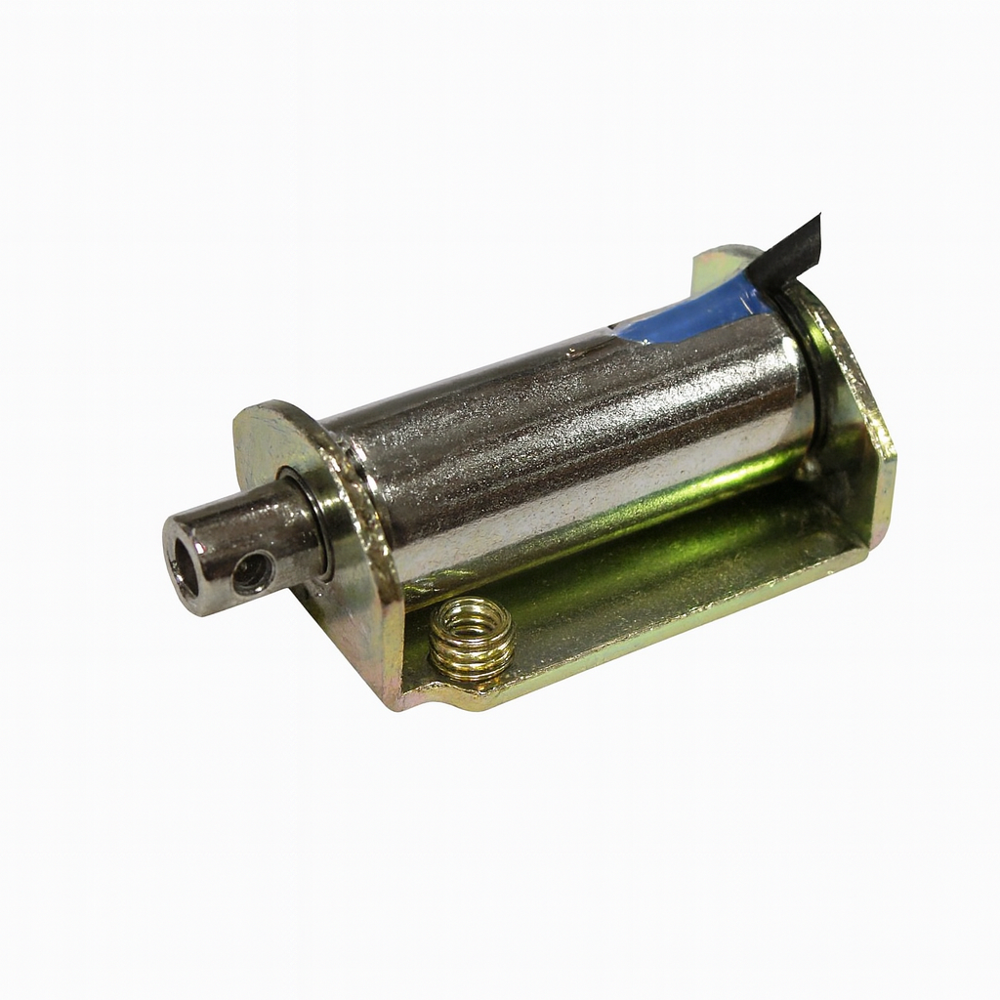

ST-1026
圓型電磁鐵- 特點
- 小型高磁力設計: ST-1026 系列以緊湊結構搭配高導磁材料製成，在 20°C 環境下連續運轉功率僅 2.1W 即可達到 320 Ampere-Turns；在 10% 間歇模式下可達 878 AT，提供卓越的瞬時吸附力。
- 多段占空比控制: 支援 100% 連續運轉 及 50% / 25% / 10% 間歇模式，可依應用靈活切換磁力輸出與熱平衡。
- 多電壓版本（6V / 12V）: 適用於 DC 控制或 PLC 系統，整合簡易，並能維持穩定輸出特性。
- 高效率低功耗: 阻值範圍 17～68Ω、匝數 906～1813 匝，實現低功率損耗與穩定磁通輸出。
- 耐熱長壽命設計: 採用耐高溫線圈與強化固定結構，具備高頻啟停穩定性與長期運作壽命。
應用
ST-1026 系列電磁鐵 可廣泛應用於下列領域：• 工業自動化設備：微型電磁閥、定位致動模組、推拉驅動器。
• 門禁與安全系統：電子鎖、磁吸門扣、門控釋放模組。
• 商用設備：販賣機、售票機、輕型分料與推出機構。
• 家電與控制設備：飲水機、咖啡機電磁閥控制。
• 醫療與測試設備：微型夾具、樣品控制與釋放機構。
• 通訊與精密儀器：繼電器驅動、信號控制模組。
ST-1026 系列電磁鐵｜小型高磁力、可連續／間歇運轉
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-1026-6V | 6 | 17 | 906 |
| ST-1026-12V | 12 | 68 | 1813 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（連續） | ∞ | 2.1 | 320 |
| 50% | 50 | 4.3 | 448 |
| 25% | 18 | 8.5 | 627 |
| 10% | 2 | 21.2 | 878 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-1026-6V | 6 | 8.5 | 12 | 19 |
| ST-1026-12V | 12 | 17 | 24 | 38 |
▍特點與優勢（Features）
- 小型高磁力：連續僅 2.1W 即輸出 320 AT，10% 間歇峰值可達 878 AT。
- 支援 100% 連續 與 50% / 25% / 10% 間歇驅動，彈性平衡吸力與溫升。
- 兩種電壓（6V / 12V）可選，易於整合 DC／PLC 控制。
- 線圈參數（17–68Ω／906–1813 匝）設計優化，兼顧低功耗與穩定磁通。
- 耐熱絕緣與強化結構，適合長時間或高頻啟停環境。
▍應用範圍（Applications）
- 微型電磁閥、推拉致動與定位／釋放模組
- 電子門鎖、門控釋放、磁吸門扣
- 售票／販賣機之輕型推出／分料機構
- 家電（咖啡機、飲水系統）小型閥體控制
- 醫療與測試設備的微型致動與夾持
- 繼電器、訊號與治具驅動
▍產品介紹（Description）
ST-1026 系列採用高導磁鐵芯與精密繞線，小體積即可提供穩定吸力。在 20°C 連續模式僅 2.1W 輸出 320 AT；切換至 50%／25%／10% 間歇模式時，功率 4.3／8.5／21.2W，峰值達 448／627／878 AT。提供 6V 與 12V 版本，整合容易、低溫升且反應快速，適合精密控制與輕負載致動。
