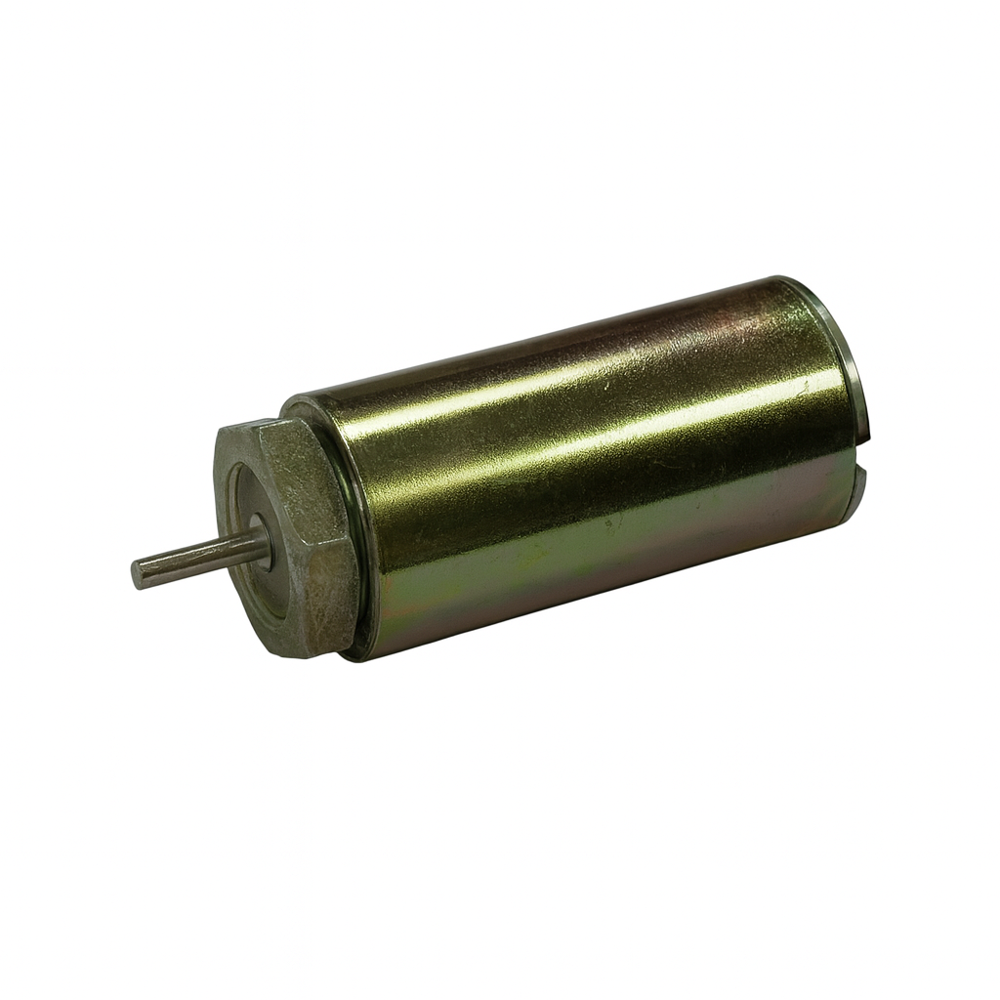

圓形電磁鐵
ST-1130
圓型電磁鐵- 特點
- 高磁通輸出設計: ST-1130 系列在連續運轉（100% Duty）下可達 497 Ampere-Turns，於 10% 間歇模式可瞬時輸出高達 1573 AT，展現強大吸力與穩定磁場控制能力。
- 多階段驅動模式: 支援 100% 連續運轉 及 50% / 25% / 10% 間歇模式，可依應用需求調整驅動電壓與磁通強度。
- 多電壓版本可選（6V / 12V / 24V / 48V）:方便搭配不同 DC 電源系統與 PLC 控制模組，應用彈性高。
- 高效率低功耗設計: 阻值範圍 9～576Ω，線圈匝數 745～5960 匝，有效降低溫升並延長壽命。
- 耐熱結構與長壽命絕緣設計: 採用高耐溫導線與防震組裝工法，可長時間穩定動作，適合重複啟停環境。
應用
ST-1130 系列電磁鐵 適用於需要中至高磁力輸出的系統，包括：• 自動化控制設備：夾持與釋放模組、傳動致動器、電磁閥。
• 門禁與安全系統：磁吸門扣、電子門鎖、制動控制器。
• 商業與工業機械：自動售貨機、工業包裝、料位控制。
• 家電產品：電磁閥控制、氣壓閥驅動、快速開關結構。
• 醫療與測試裝置：精密機構啟動器、實驗設備致動。
• 運動與光學控制設備：定位、釋放及快速切換元件。
ST-1130 系列電磁鐵｜中型高磁力、可連續／間歇運轉
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-1130-6V | 6 | 9 | 745 |
| ST-1130-12V | 12 | 36 | 1492 |
| ST-1130-24V | 24 | 144 | 2980 |
| ST-1130-48V | 48 | 576 | 5960 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（連續） | ∞ | 4 | 497 |
| 50% | 50 | 8 | 704 |
| 25% | 5 | 16 | 994 |
| 10% | 2 | 40 | 1573 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-1130-6V | 6 | 8.5 | 12 | 19 |
| ST-1130-12V | 12 | 17 | 24 | 38 |
| ST-1130-24V | 24 | 34 | 48 | 76 |
| ST-1130-48V | 48 | 68 | 96 | 152 |
▍特點與優勢（Features）
- 高磁通輸出：連續 4W 即 497 AT，10% 間歇峰值至 1573 AT。
- 支援 100% 連續 與 50% / 25% / 10% 間歇模式，彈性平衡力道與溫升。
- 多電壓（6V / 12V / 24V / 48V）覆蓋，易於整合 DC／PLC 控制系統。
- 線圈參數（9–576Ω／745–5960 匝）設計優化，確保磁通密度與壽命。
- 耐熱絕緣與防震結構，適合長時間與高頻啟停環境。
▍應用範圍（Applications）
- 夾持／釋放模組、推拉致動器、電磁閥
- 電子門鎖、磁吸門扣、制動控制
- 自動售貨與包裝／分料設備
- 家電與流體控制（閥體、氣壓閥）
- 醫療與測試裝置之致動與定位
▍產品介紹（Description）
ST-1130 系列採用高導磁材料與精密繞線，在 20°C 連續模式僅 4W 即可輸出 497 AT；切換至 50%／25%／10% 模式時，功率 8／16／40W， 峰值磁力 704／994／1573 AT。全系列提供 6–48V，能在低溫升下 提供穩定吸持與快速響應，適用於自動化與精密控制。
