圓形電磁鐵

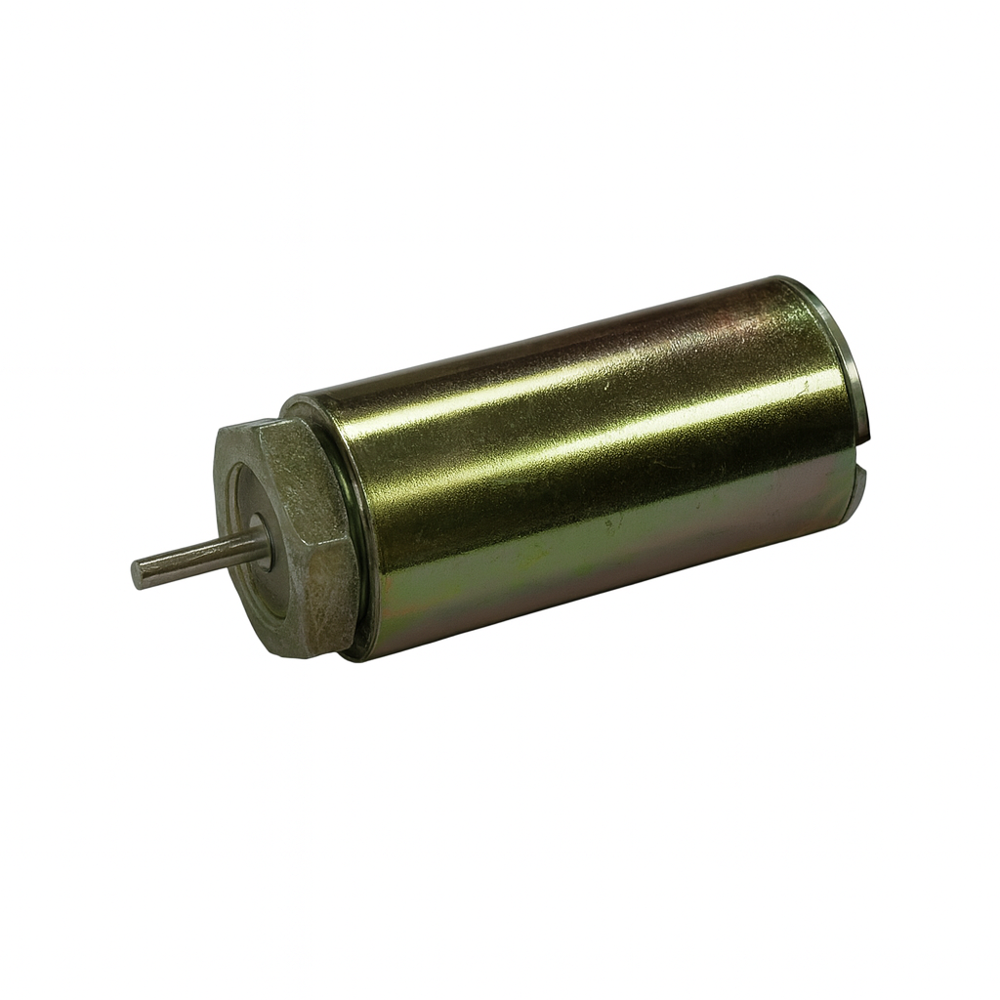

ST-1313
圓型電磁鐵- 特點
- 高效率、低功耗設計: ST-1313 系列採用高導磁線圈設計，在連續 3W 運行下即可輸出 232 Ampere-Turns，在 10% 間歇驅動下可瞬時提升至 735 AT，實現極高能效比。
- 快速反應結構: 線圈匝數少、阻值低（6.1Ω～86.5Ω），能在極短時間內產生穩定磁場，特別適合要求高頻啟動與釋放的應用環境。
- 多段占空比可調模式: 支援 100% 連續 及 50% / 25% / 10% 間歇模式，可依系統需求調整輸出磁力與溫升控制。
- 多電壓版本可選（6V / 12V / 24V）:適用於小型 DC 電源或 PLC 控制，整合容易且穩定性高。
- 體積小、散熱快: 精密線圈繞製與高導熱外殼設計，有效抑制溫升並延長壽命。
應用
ST-1313 系列電磁鐵 廣泛應用於微型驅動與快速致動需求的設備中，包括：
-
自動化設備：精密推拉模組、微型定位或夾持裝置。
-
電子控制系統：繼電器致動、信號切換控制。
-
門鎖與安全裝置：電子門鎖、磁吸門扣、電磁開關。
-
商用設備：售票機、打卡機、自動投幣或輸送模組。
-
醫療與儀器裝置：樣品釋放機構、輕型測試致動元件。
-
家電產品：飲水機、冰箱門閥或咖啡機控制閥。
ST-1313 系列電磁鐵｜小型高速響應、短時高吸力
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-1313-6V | 6 | 6.1 | 332 |
| ST-1313-12V | 12 | 23 | 630 |
| ST-1313-24V | 24 | 86.5 | 1169 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（短時連續） | 8 | 3 | 232 |
| 50% | 50 | 6 | 330 |
| 25% | 5 | 12 | 465 |
| 10% | 2 | 30 | 735 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-1313-6V | 4.3 | 6 | 9 | 14 |
| ST-1313-12V | 8.5 | 12 | 17 | 27 |
| ST-1313-24V | 17 | 24 | 34 | 54 |
▍特點與優勢（Features）
- 高效率低功耗：3W 即輸出 232 AT，10% 間歇峰值可達 735 AT。
- 快速響應：低阻值／低匝數設計（6.1–86.5Ω、332–1169 匝），啟動快、回復快。
- 多段占空比（100%/50%/25%/10%）可調，兼顧力道與溫升。
- 提供 6V / 12V / 24V 多電壓版本，便於 DC／PLC 整合。
- 小型結構、良好散熱，適合高頻啟停與短時高衝力應用。
▍應用範圍（Applications）
- 精密推拉致動、定位／釋放模組、微型電磁閥
- 電子門鎖、磁吸門扣、快速切換機構
- 售票／打卡／投幣裝置的小型推出與分料
- 家電（飲水／咖啡機）小型閥體控制
- 醫療與儀器之輕載致動、樣品釋放機構
▍產品介紹（Description）
ST-1313 以高導磁材料與精密繞線打造，小體積即可提供穩定吸力。於 100% 占空比時 3W 可輸出 232 AT；切換至 50%／25%／10% 模式時，功率 6／12／30W，峰值磁力 330／465／735 AT。提供 6–24V 多電壓，啟動快速、溫升可控，特別適合短時高吸力與高頻驅動場合。
