圓形電磁鐵

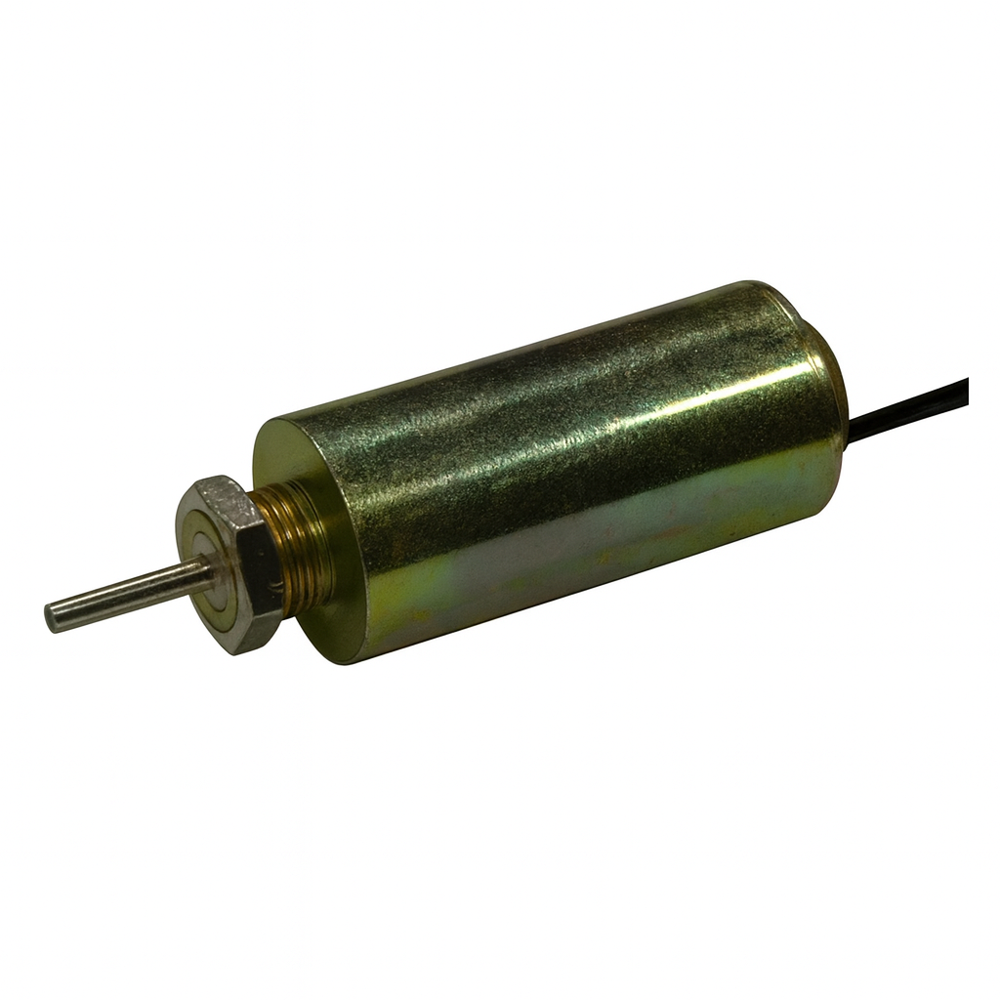

ST-1325
圓型電磁鐵- 特點
- 高磁通輸出與穩定性能：ST-1325系列具備優化線圈設計與高導磁材料，在連續模式下即可輸出約 453 Ampere-Turns，於間歇模式可達 1440 AT 的瞬間吸力輸出，提供穩定而強勁的致動力。
- 可連續／間歇雙模式運行：支援多段占空比（100% / 50% / 25% / 10%）驅動，可根據實際應用調整輸出功率與磁通，兼顧吸力強度與溫升控制。
- 多電壓選擇，系統整合彈性高：提供 6V、12V、24V、48V DC 等多種電壓版本，可靈活搭配PLC控制或電源模組。
- 耐熱、長壽命結構設計：線圈採用高耐溫導線及絕緣結構，適合長時間工作或高頻啟停環境。
- 良好散熱與低功耗設計：有效降低線圈溫升，確保持續穩定運作，同時提升能效。
應用
• 工業自動化設備：推拉驅動模組、電磁控制單元、物料分配系統。• 電磁閥與鎖定機構：用於閥體開關、制動、機械門鎖釋放控制。
• 機電控制裝置：輸送線致動器、包裝機械、PLC致動端。
• 醫療與測試設備：定位與固定機構、微型自動驅動裝置。
• 商業設備：售票機、自動販賣設備、電磁釋放裝置。
ST-1325 系列電磁鐵｜中型高磁通輸出、穩定連續運轉
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-1327-6V | 6 | 9 | 680 |
| ST-1327-12V | 12 | 36 | 1359 |
| ST-1327-24V | 24 | 144 | 2700 |
| ST-1327-48V | 48 | 576 | 5400 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（連續） | ∞ | 4 | 453 |
| 50% | 50 | 8 | 640 |
| 25% | 18 | 16 | 905 |
| 10% | 2 | 40 | 1440 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-1327-6V | 6 | 8.5 | 12 | 19 |
| ST-1327-12V | 12 | 17 | 24 | 38 |
| ST-1327-24V | 24 | 34 | 48 | 76 |
| ST-1327-48V | 48 | 68 | 96 | 152 |
▍特點與優勢（Features）
- 高磁通輸出：連續模式輸出 453 AT，間歇模式峰值高達 1440 AT。
- 穩定耐熱設計：支援長時間連續運作，適用於工業及自動化應用。
- 多段占空比（100%～10%）模式，可平衡磁力與溫升。
- 提供 6V / 12V / 24V / 48V 各電壓選項，整合彈性高。
- 線圈結構堅固、散熱佳、壽命長。
▍應用範圍（Applications）
- 工業自動化設備之推拉驅動模組
- 電磁閥、鎖定及釋放機構
- 包裝／分料設備的致動元件
- 電器控制、機械門鎖與制動系統
- 醫療設備、測試夾具、自動控制裝置
▍產品介紹（Description）
ST-1327 系列為高磁通輸出的中型電磁鐵，具備優異的散熱能力與穩定線圈設計。 於 100% 連續模式下功率僅 4W 即可輸出 453 AT， 10% 間歇時可達 1440 AT。提供多種電壓選項（6～48V）， 適用於各類自動化致動、機械鎖定及高速控制場域。
