圓形電磁鐵

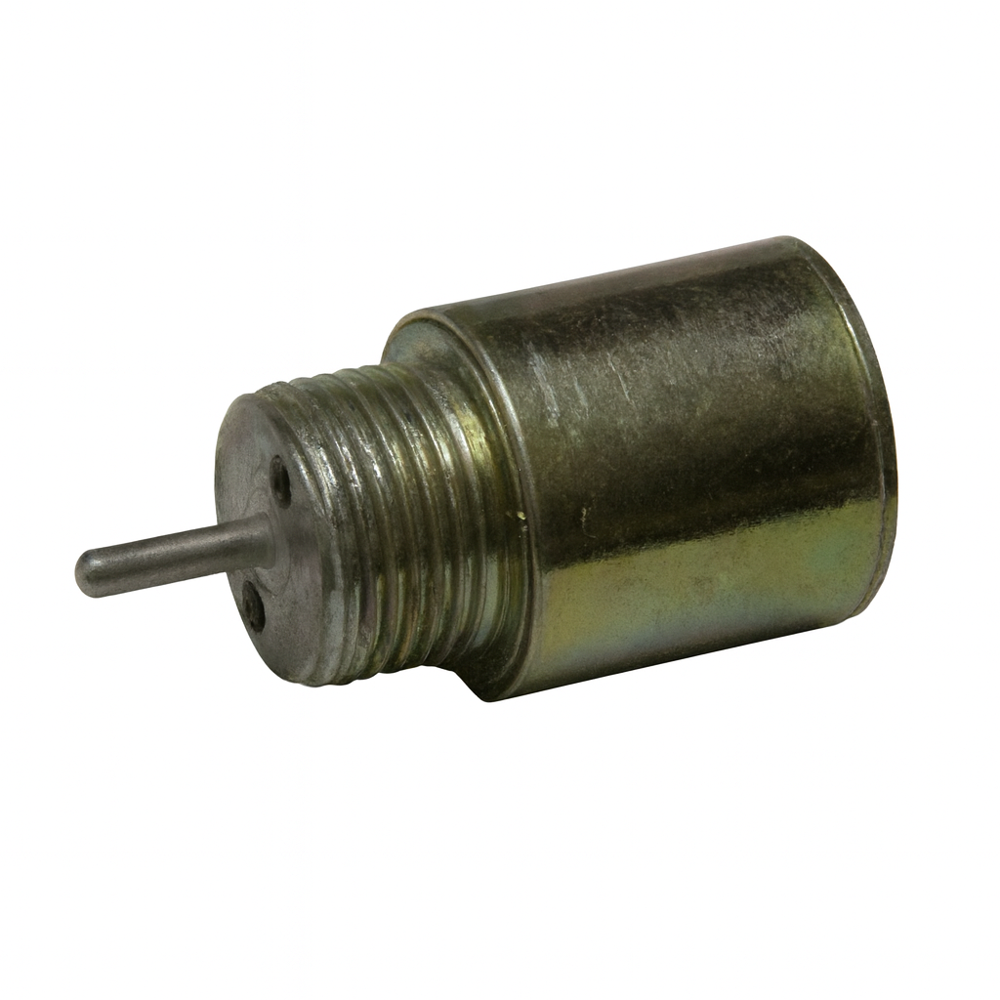

ST-1414
圓型電磁鐵- 特點
- 低功耗高效率設計：ST-1414 系列在 100% 連續運轉時功率僅 1.33W，即可輸出 252 Ampere-Turns；於間歇模式下（10% Duty）功率 13.3W，可達 691 AT 強磁輸出。
- 體積小、反應快：小尺寸線圈設計與低阻抗配置（6.5Ω～468Ω），可在毫秒級啟動與釋放，特別適合要求即時反應或高頻控制的系統。
- 多段占空比模式：支援 100%、50%、25%、10% 模式，可依實際負載調整磁力與溫升平衡。
- 多電壓選項（3V / 6V / 12V / 24V）：涵蓋低電壓應用至標準控制電壓，方便整合至各式電子控制系統與微型驅動模組。
- 結構緊湊且穩定可靠：高精度繞線與散熱結構，確保穩定磁通輸出並延長使用壽命。
應用
• 電子鎖定裝置：微型電磁門鎖、閥體鎖扣、快開結構。• 自動化設備：小型致動器、精密定位控制單元、分料推桿。
• 消費型產品：飲水機、咖啡機、小型閥體控制系統。
• 醫療與檢測儀器：樣品推送與釋放機構、電控固定模組。
• 辦公與票務設備：打卡機、投幣機、售票機啟動元件。
ST-1414 系列電磁鐵｜小型低功耗、高靈敏致動
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-1414-3V | 3 | 6.5 | 546 |
| ST-1414-6V | 6 | 30 | 1260 |
| ST-1414-12V | 12 | 97 | 2037 |
| ST-1414-24V | 24 | 468 | 4914 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（連續） | ∞ | 1.33 | 252 |
| 50% | 100 | 2.66 | 352 |
| 25% | 36 | 5.32 | 493 |
| 10% | 7 | 13.3 | 691 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-1414-3V | 3 | 4.2 | 6 | 9.5 |
| ST-1414-6V | 6 | 8.5 | 12 | 19 |
| ST-1414-12V | 12 | 17 | 24 | 38 |
| ST-1414-24V | 24 | 34 | 48 | 76 |
▍特點與優勢（Features）
- 低功耗高效率：連續僅 1.33W 即輸出 252 AT；10% 間歇峰值達 691 AT。
- 小型快速響應：低阻抗線圈與緊湊結構，啟動／釋放反應快，適合高頻控制。
- 多段占空比（100%／50%／25%／10%）可調，彈性平衡吸力與溫升。
- 多電壓覆蓋 3V／6V／12V／24V，易於整合各式 DC／PLC 系統。
- 精密繞線與良好散熱設計，輸出穩定、壽命長。
▍應用範圍（Applications）
- 電子門鎖、微型鎖扣、快開釋放機構
- 自動化設備：微型推拉致動、定位分料模組
- 消費型家電：飲水／咖啡機小型閥體控制
- 醫療與檢測：樣品推送／釋放、電控固定模組
- 辦公與票務設備：打卡、投幣、售票啟動單元
▍產品介紹（Description）
ST-1414 系列為小型低功耗的高靈敏電磁鐵；在 20°C 連續模式功率 1.33W 即可輸出 252 AT，切換至 50%／25%／10% 模式時功率 2.66／5.32／13.3W， 峰值磁力達 352／493／691 AT。多電壓選項（3～24V）便於整合於各式電子與自動化系統。
