圓形電磁鐵

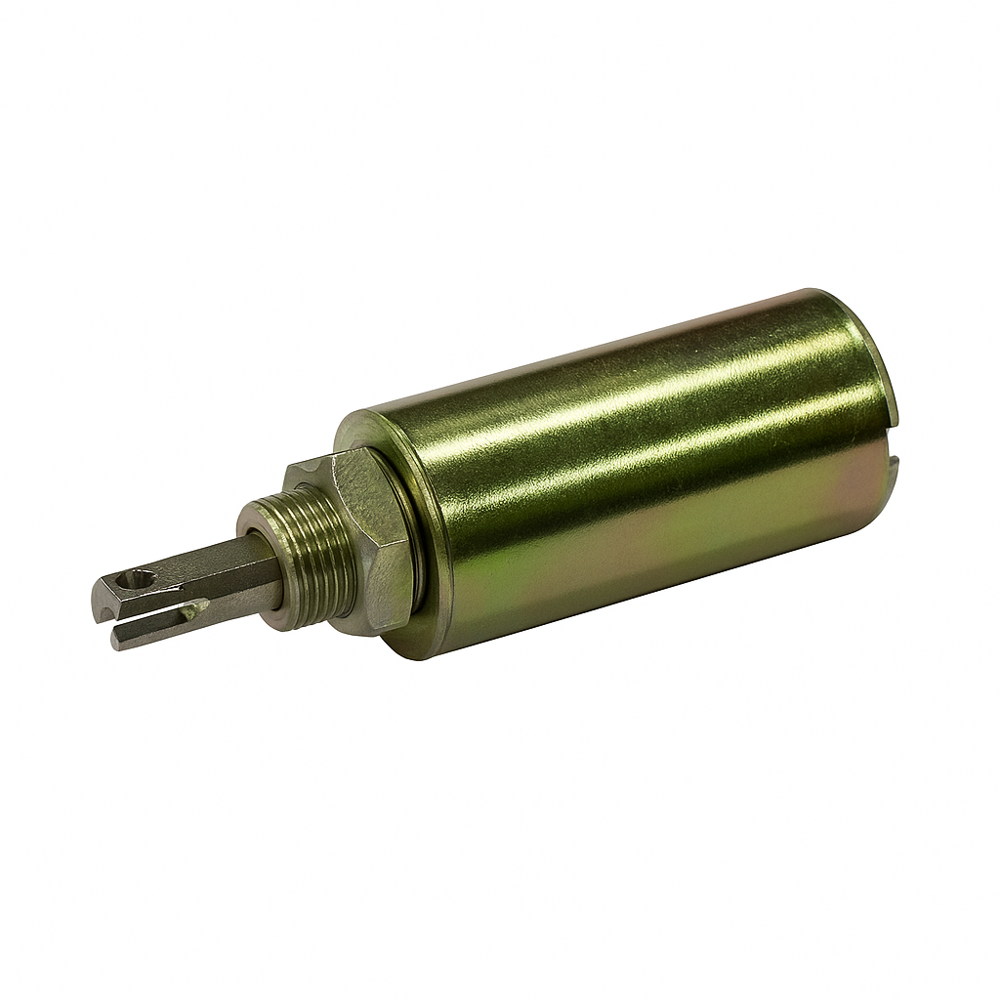

ST-1632
圓型電磁鐵- 特點
- 高磁通輸出能力: 在 100% 連續運轉下可達 738 Ampere-Turns，於 10% 間歇模式時峰值輸出高達 2338 AT，適合高吸力或重負載動作應用。
- 高功率驅動設計: 額定功率範圍 5.5W～55W，可依應用選擇適當占空比模式（100%～10%），確保磁力輸出穩定同時控制線圈溫升。
- 可連續／間歇兩用運作模式: 支援多段占空比（100%、50%、25%、10%），可根據使用條件調整磁通強度與工作時間。
- 多電壓版本選擇（3V / 6V / 12V / 24V）: 便於整合於各種直流驅動系統、PLC 模組與自動控制迴路。
- 強化線圈結構與散熱設計: 採高耐熱導線與優化繞線方式，確保在長時間連續通電下仍維持穩定磁場輸出。
- 高可靠性與長壽命: 具抗震結構與絕緣保護，適用於重複動作頻繁的工業現場環境。
應用
• 自動化生產設備：推拉致動器、分料與輸送系統。• 電磁閥與鎖定裝置：閥體開關、夾持控制與釋放單元。
• 機械設備控制：製造機台、包裝機、分切與定位機構。
• 電控制動與安全系統：機械門鎖、煞車釋放電磁單元。
• 醫療與實驗設備：樣品移動模組、自動控制致動。
• 商用機構應用：售票機、自動販賣裝置、重型電子鎖。
ST-1632 系列電磁鐵｜高功率、高磁通輸出、穩定連續運轉
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-1414-3V | 3 | 5.14 | 632 |
| ST-1414-6V | 6 | 20.7 | 1273 |
| ST-1414-12V | 12 | 83.5 | 2567 |
| ST-1414-24V | 24 | 325 | 4996 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（連續） | ∞ | 5.5 | 738 |
| 50% | 230 | 11 | 1058 |
| 25% | 25 | 22 | 1476 |
| 10% | 6 | 55 | 2338 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-1414-3V | 6 | 8.5 | 12 | 19 |
| ST-1414-6V | 12 | 17 | 24 | 38 |
| ST-1414-12V | 24 | 34 | 48 | 76 |
| ST-1414-24V | 48 | 68 | 96 | 152 |
▍特點與優勢（Features）
- 高磁通輸出：連續運轉可達 738 AT，10% 間歇峰值高達 2338 AT。
- 高功率設計：功率範圍 5.5W～55W，磁力穩定且效率高。
- 多段占空比（100%／50%／25%／10%）可調，兼顧磁力與溫升。
- 多電壓選項 3V／6V／12V／24V，適用多種驅動系統。
- 耐熱線圈與優化散熱設計，確保長時間穩定工作。
- 結構堅固，適合高頻啟停與工業應用環境。
▍應用範圍（Applications）
- 自動化設備：推拉致動器、輸送與分料系統
- 電磁閥與鎖定控制裝置
- 工業機械：包裝、分切、定位控制單元
- 制動與安全機構：機械門鎖、釋放電磁元件
- 醫療與實驗儀器：樣品致動與控制模組
- 商業設備：售票機、自動販賣機、重型電磁鎖
▍產品介紹（Description）
ST-1632 系列屬於中型高功率電磁鐵，兼具穩定磁通與長時間運行特性。 在連續模式下輸出 738 AT，功率僅 5.5W； 間歇模式下（10%）則可達 2338 AT 的高峰輸出。 採用高耐熱線圈結構與散熱設計，適用於自動化、鎖定與制動等多元領域。
