圓形電磁鐵

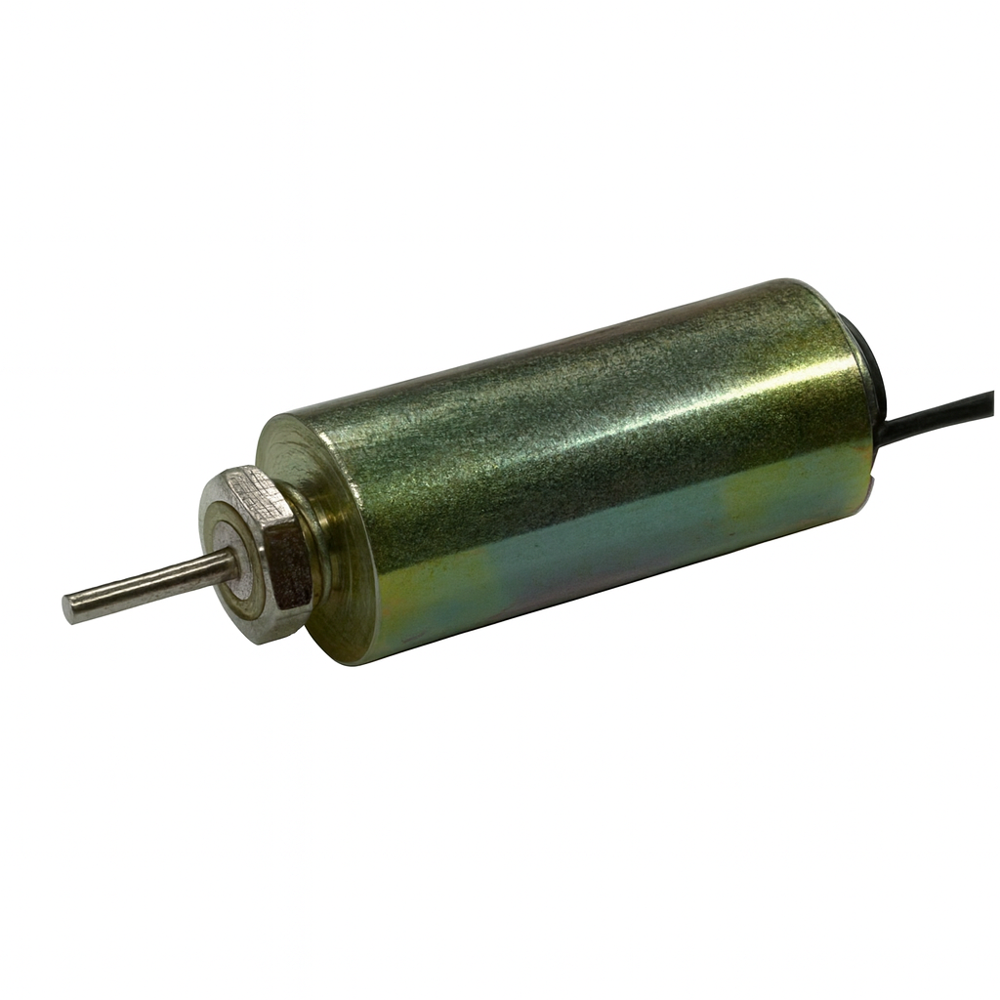

ST-2551
圓型電磁鐵- 特點
- 高磁通輸出與強大吸力: 在 100% 連續模式下即可輸出 1090 Ampere-Turns， 而在 10% 間歇模式時峰值可達 3447 AT，提供極強的推拉動作力，適合高負載驅動。
- 高功率、高效率設計: 額定功率範圍達 10W～100W，輸出穩定、能量轉換效率高，可長時間維持穩定磁場，且具良好散熱性能。
- 多占空比工作模式: 支援 100%、50%、25%、10% 四種模式，可依應用情境靈活調整磁力輸出與線圈溫升。
- 多電壓版本可選: 提供 6V / 12V / 24V / 48V 四種電壓規格，相容於各種工控系統與直流驅動電路。
- 強化線圈與絕緣結構: 採用高導熱耐熱銅線及絕緣保護層，確保高溫與高頻環境下穩定可靠。
- 工業級耐用結構: 外殼堅固、防震抗熱，適用於長時間運作及嚴苛環境條件。
應用
• 自動化生產設備：重負載推拉致動器、分料與輸送系統。• 大型電磁閥與鎖定機構：工業閥體、機械夾具與安全釋放裝置。
• 工業機械控制：包裝機、壓合裝置、切割機與定位模組。
• 制動與安全機構：工業門鎖、剎車釋放電磁單元。
• 醫療與實驗設備：精密驅動與樣品控制系統。
• 商用設備：自動販賣機、投幣機、強力吸附電磁模組。
ST-2551 系列電磁鐵｜高功率輸出、穩定耐用的工業級致動設計
▍線圈參數（Coil Data）
| 型號 | 電壓 (V) | 電阻 (Ω @20°C) | 線圈匝數 (Turns) |
|---|---|---|---|
| ST-2551-6V | 6 | 3.6 | 654 |
| ST-2551-12V | 12 | 14.4 | 1309 |
| ST-2551-24V | 24 | 57.6 | 2614 |
| ST-2551-48V | 48 | 230.4 | 5240 |
▍工作條件（Duty Cycle vs Output）
| 占空比 | 最大通電時間 (秒) | 功率 (W @20°C) | 磁力輸出 (Ampere-Turns) |
|---|---|---|---|
| 100%（連續） | ∞ | 10 | 1090 |
| 50% | 360 | 20 | 1541 |
| 25% | 32 | 40 | 2180 |
| 10% | 8 | 100 | 3447 |
▍對應驅動電壓（Coil Voltage / Overdrive）
| 型號 | 100% | 50% | 25% | 10% |
|---|---|---|---|---|
| ST-2551-6V | 6 | 8.5 | 12 | 19 |
| ST-2551-12V | 12 | 17 | 24 | 38 |
| ST-2551-24V | 24 | 34 | 48 | 76 |
| ST-2551-48V | 48 | 68 | 96 | 152 |
▍特點與優勢（Features）
- 高磁通輸出：在 10% 間歇模式下可達 3447 AT，滿足重負載吸附或致動需求。
- 高功率驅動能力：輸出功率高達 100W，適用於需要強力推拉的機構。
- 連續與間歇雙模式設計：可在長時間穩定運行與短時強吸力輸出間靈活切換。
- 多電壓版本（6V / 12V / 24V / 48V），兼容多種工控驅動系統。
- 線圈採耐熱銅線與強化絕緣設計，確保長時間高溫下穩定運作。
- 堅固外殼結構，適合嚴苛工業環境應用。
▍應用範圍（Applications）
- 自動化設備推拉致動器、分料與搬運系統
- 大型電磁閥與鎖定機構
- 製造設備控制：包裝、壓合、切割與定位裝置
- 工業門控與制動釋放機構
- 醫療與實驗儀器的致動與固定系統
- 商用設備：自動販賣機、投幣鎖、強力開關模組
▍產品介紹（Description）
ST-2551 系列為高功率型電磁鐵，專為長時間高頻致動與重負載控制設計。 其連續模式輸出 1090 AT，在 10% 間歇時峰值達 3447 AT， 具備強大磁吸力與穩定熱平衡表現。適用於工業自動化、鎖定裝置與高負載推拉應用。
